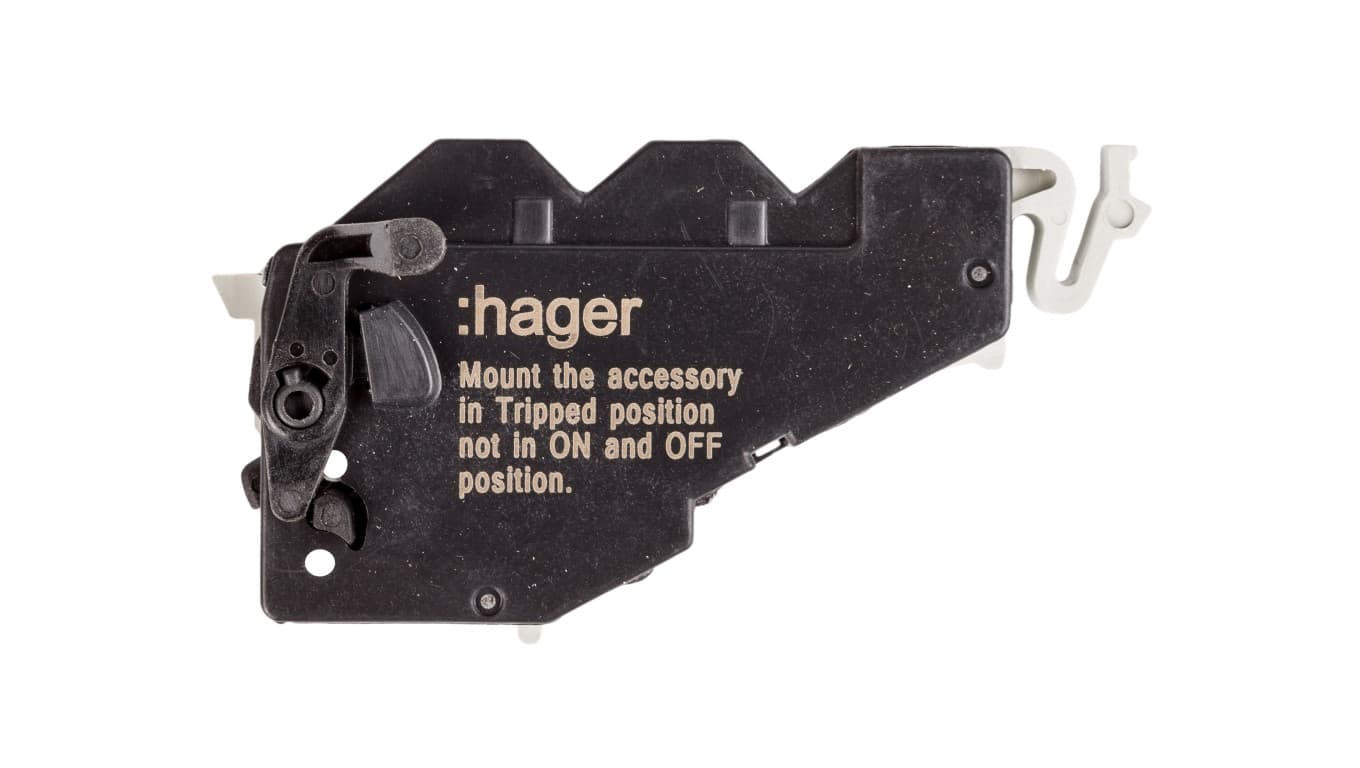

Styk pomocniczy sygnalizacyjny 1P 3A 250V AC montaż tylni HXA024H

Styk pomocniczy sygnalizacyjny 1P 3A 250V AC montaż tylni HXA024H

Styk pomocniczy HXA024H przeznaczony do sygnalizacji stanu wyłącznika/rozłącznika mocy; jednobiegunowy styk przełączny stosowany w rozdzielnicach i panelach sterowania do przesyłania sygnałów statusu i interlocków.

Cechy techniczne

• Konfiguracja: 1P, 1 styk przełączny (liczba styków rozwiernych 0, zwiernych 0)
• Znamionowy prąd pracy: AC-15, 3 A przy 230 V
• Napięcie znamionowe/operacyjne: do 250 V AC (typowe zasilanie 230 V AC); napięcie pracy w DC: 125 V DC
• Całkowite straty mocy: 3 W
• Połączenie elektryczne: połączenie śrubowe
• Stopień ochrony: IP4X
• Stopień zanieczyszczenia: 3 (zgodnie z IEC 60664 i IEC 60947-2)
• Sposób montażu: montaż tylny, częściowo zintegrowany
• Przeznaczenie: odpowiedni do współpracy z rozłącznikami/wyłącznikami mocy

Zastosowanie produktu

• Sygnalizacja pozycji wyłącznika (ON/OFF) w rozdzielnicach niskiego napięcia
• Przesyłanie stanu do systemów sterowania i PLC jako wejście sygnalizacyjne
• Funkcje interlock i blokad w układach zabezpieczeń i automatyki
• Zastosowanie w zabudowie szaf rozdzielczych i przemysłowych panelach sterowania, współpraca z wyłącznikami mocy wymagającymi tylnego styku pomocniczego

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Czy styk HXA024H można zamontować bezpośrednio na dowolnym wyłączniku mocy?
   Styk jest przeznaczony do montażu tylnego i ma konstrukcję częściowo zintegrowaną; musi być instalowany w gnieździe lub złączce przewidzianej przez producenta wyłącznika/rozłącznika mocy — przed montażem należy zweryfikować zgodność mechaniczno-elektryczną z danym modelem wyłącznika.
