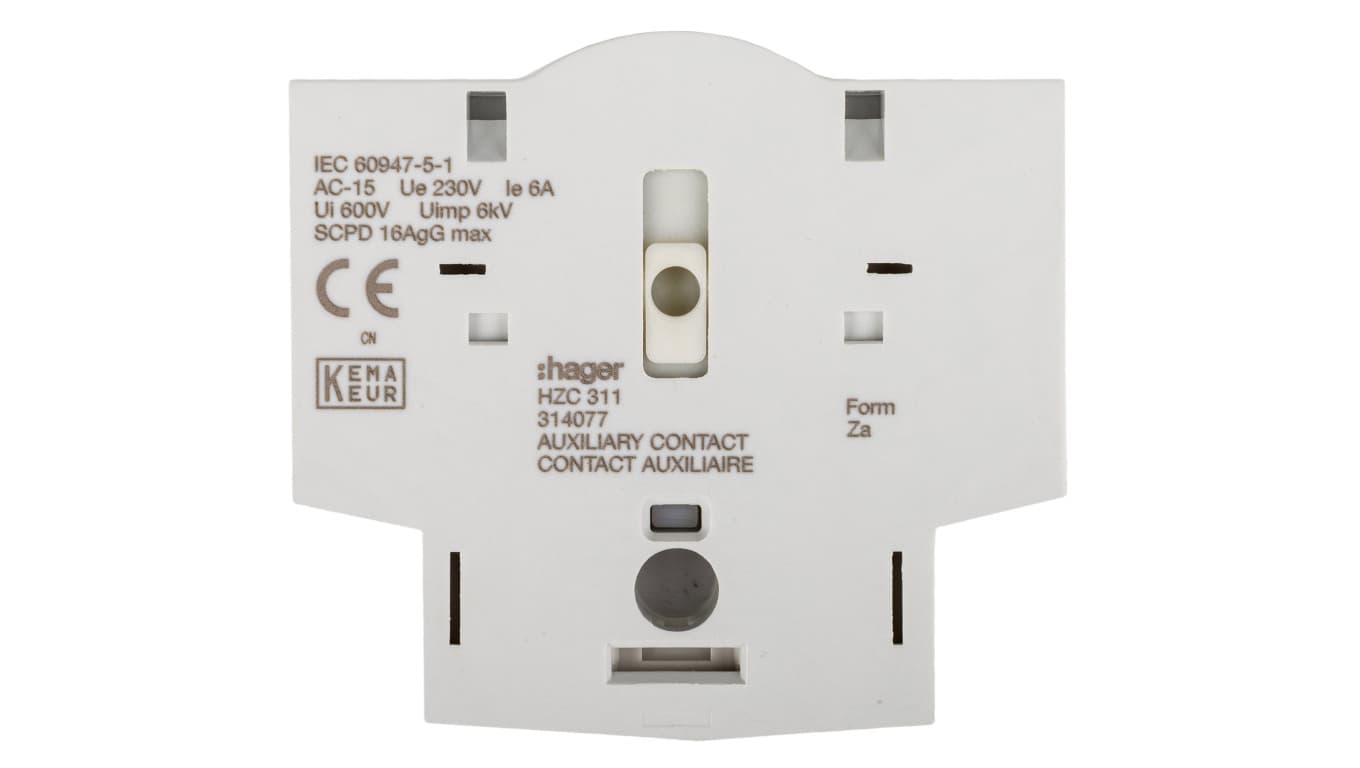

Styk pomocniczy HZC311 przeznaczony do montażu bocznego na modułowych rozłącznikach izolacyjnych HAx. Służy do sygnalizacji położenia łącznika i realizacji sygnałów pomocniczych w układach sterowania.

Cechy techniczne

• Konfiguracja styków: 1Z (1 NO) + 1R (1 NC), brak styków przełącznych.
• Prąd znamionowy styków pomocniczych: 5 A przy 250 V AC.
• Montaż: montaż boczny bezpośrednio na korpusie rozłącznika HAx.
• Rodzaj połączenia elektrycznego: połączenie śrubowe (wymaga podłączenia przewodów śrubą).
• Kompatybilność: opracowany dla modułowych rozłączników HAx w rozmiarach 1–4 (rozłączniki 20–160 A).
• Częstotliwość znamionowa: 50 Hz.
• Zakres temperatur magazynowania: -40 °C do 65 °C.
• Zgodność materiałowa: zgodny z dyrektywą RoHS.

Zastosowanie produktu

• Sygnalizacja pozycji rozłącznika (NO/NC) w rozdzielnicach i panelach sterowniczych.
• Integracja z obwodami sterowania i zabezpieczeń — informowanie systemów automatyki o stanie rozłącznika.
• Akcesorium do modułowych rozłączników izolacyjnych HAx stosowanych m.in. w instalacjach przemysłowych i fotowoltaicznych.
• Stosować wyłącznie jako styk pomocniczy; nie pełni funkcji przewodzenia prądu głównego rozłącznika.
