Dobór gniazda zależy od układu instalacji

Dobór gniazda antenowego zaczyna się od ustalenia, czy przewód kończy się w jednym punkcie, czy przechodzi dalej. W pojedynczym pomieszczeniu najczęściej stosuje się gniazdo końcowe. W instalacji szeregowej albo zbiorczej potrzebne są gniazda przelotowe, a ostatni punkt linii zamyka gniazdo zakończeniowe.

Układ przewodów zwykle porządkuje się za pomocą następujących wariantów:

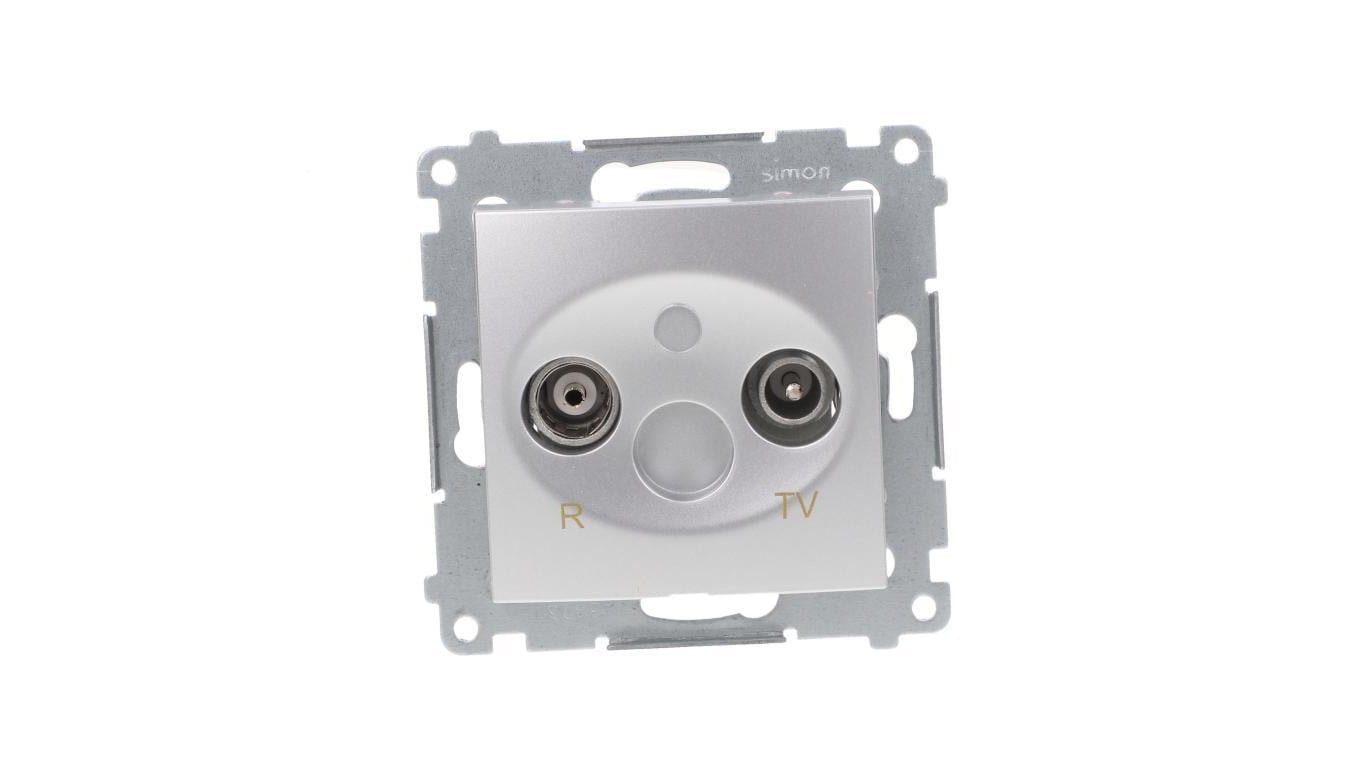

• gniazdo końcowe do ostatniego i jedynego punktu odbioru,

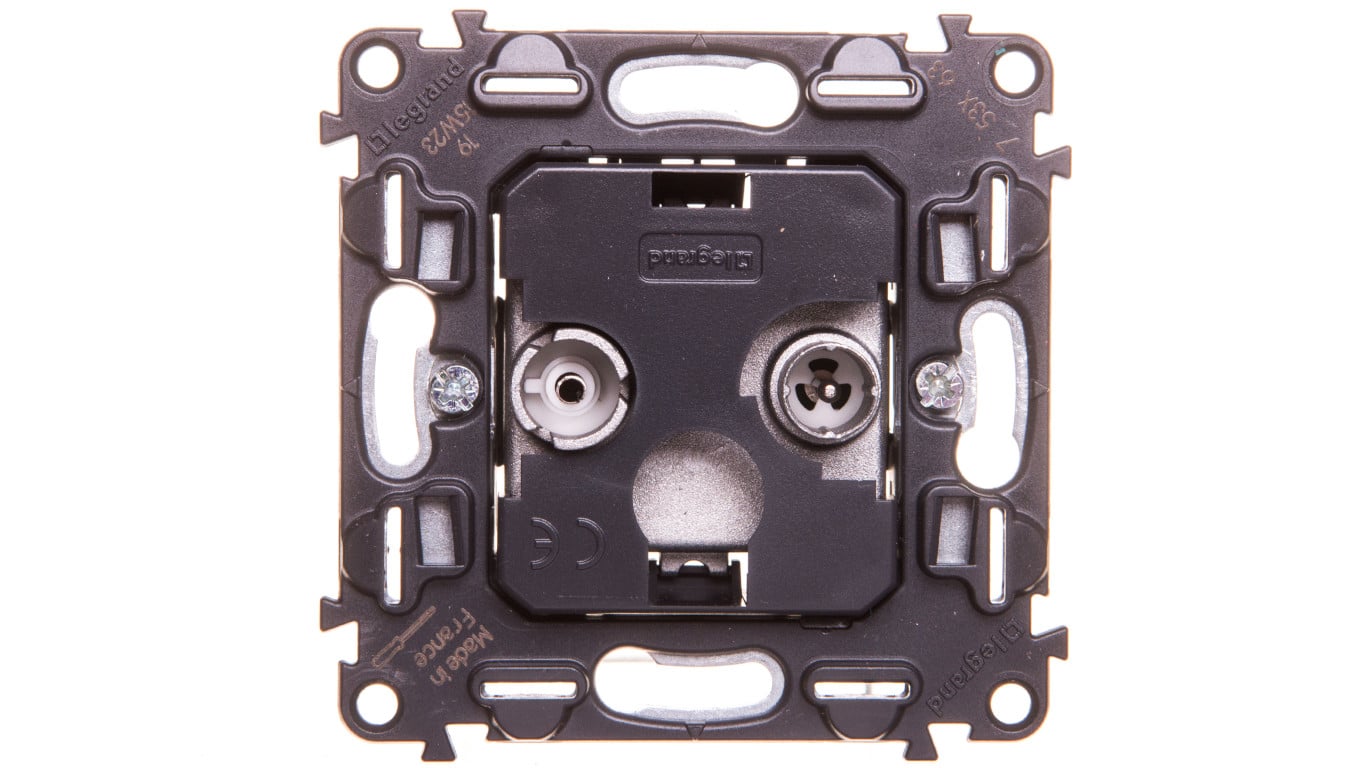

• gniazdo przelotowe do linii zasilającej kolejne pomieszczenia,
• gniazdo zakończeniowe na końcu ciągu opartego na gniazdach przelotowych,

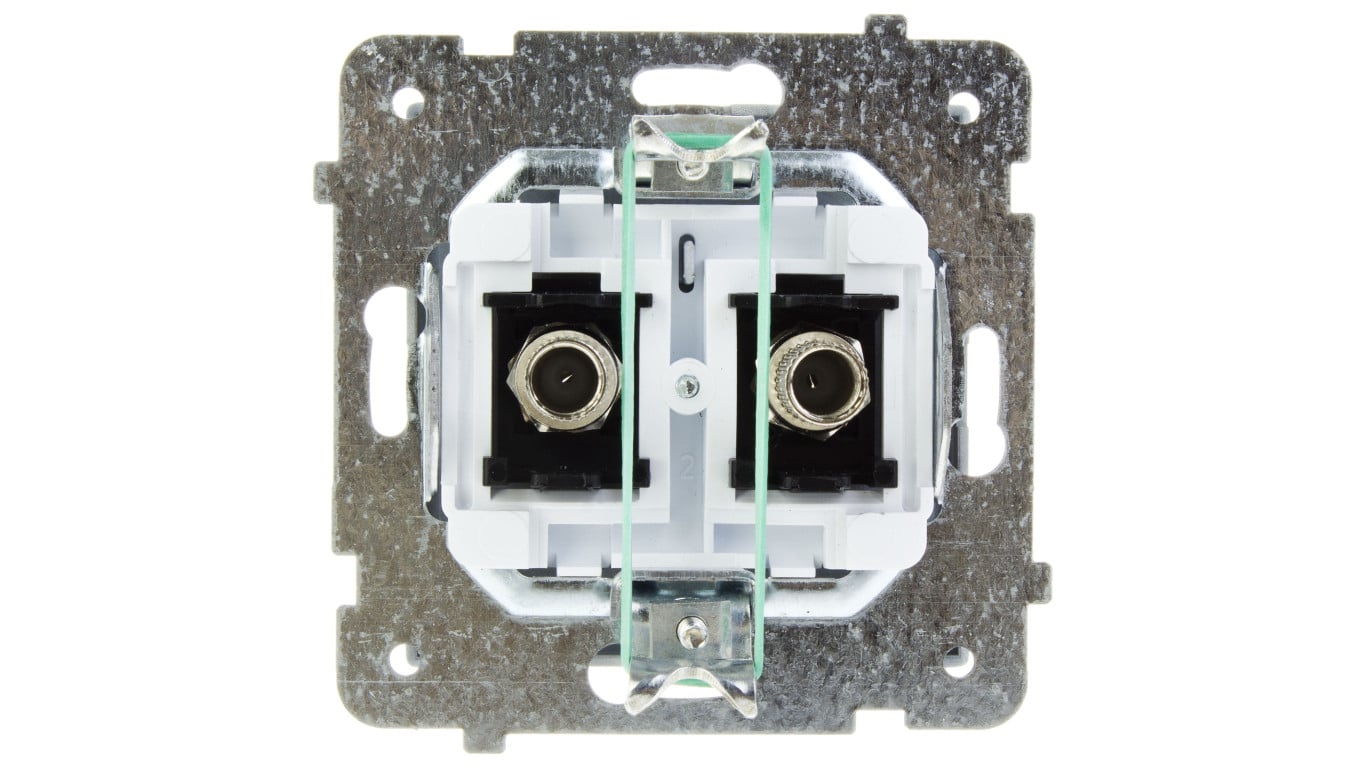

• gniazdo podwójne lub TV-DATA do miejsc, w których obok sygnału antenowego potrzebne jest drugie przyłącze antenowe albo przyłącze do sieci komputerowej.

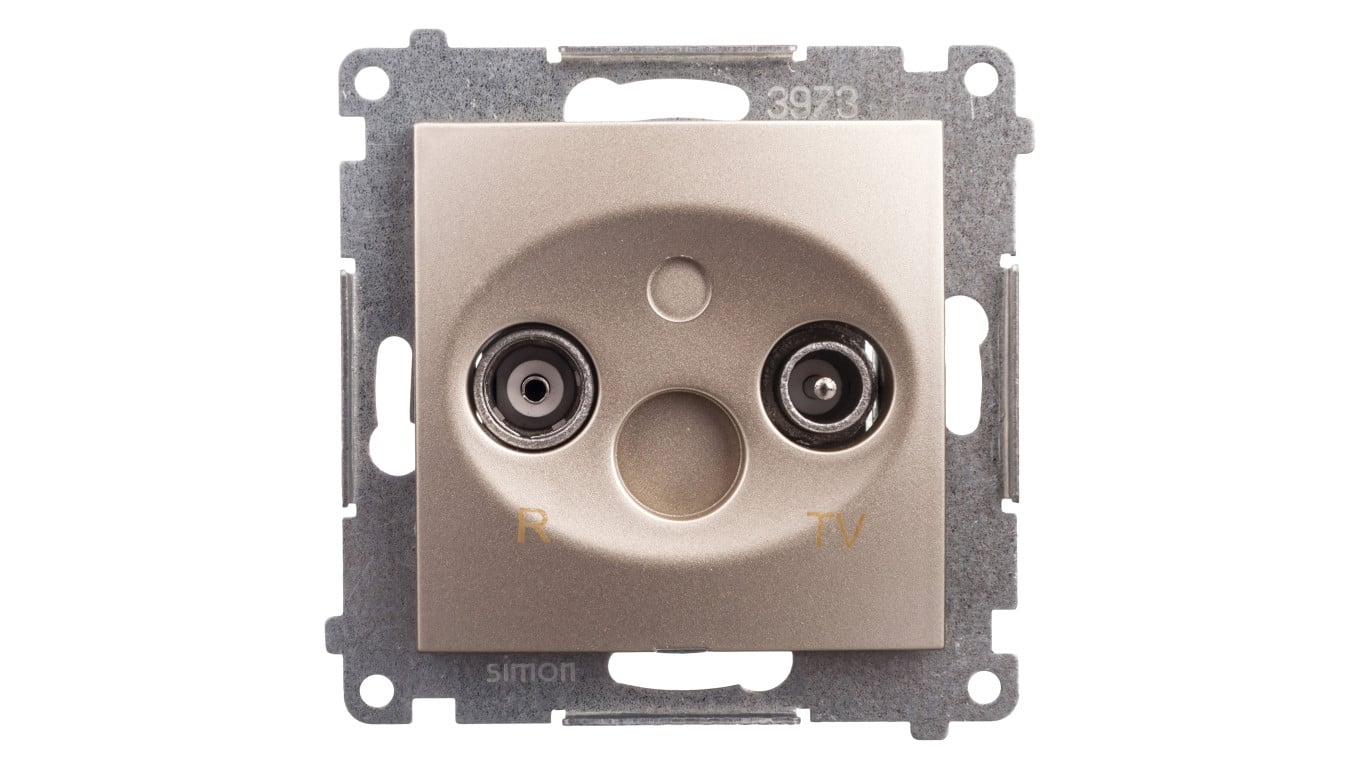

Modele separowane zapewniają lepsze rozdzielenie torów sygnałowych, co ma znaczenie w bardziej rozbudowanych punktach multimedialnych. W rozwiązaniach modułowych łatwiej też zestawić gniazda antenowe, satelitarne i RJ45 w jednej ramce.

RTV, RTV-SAT i złącze F trzeba dobrać do sygnału

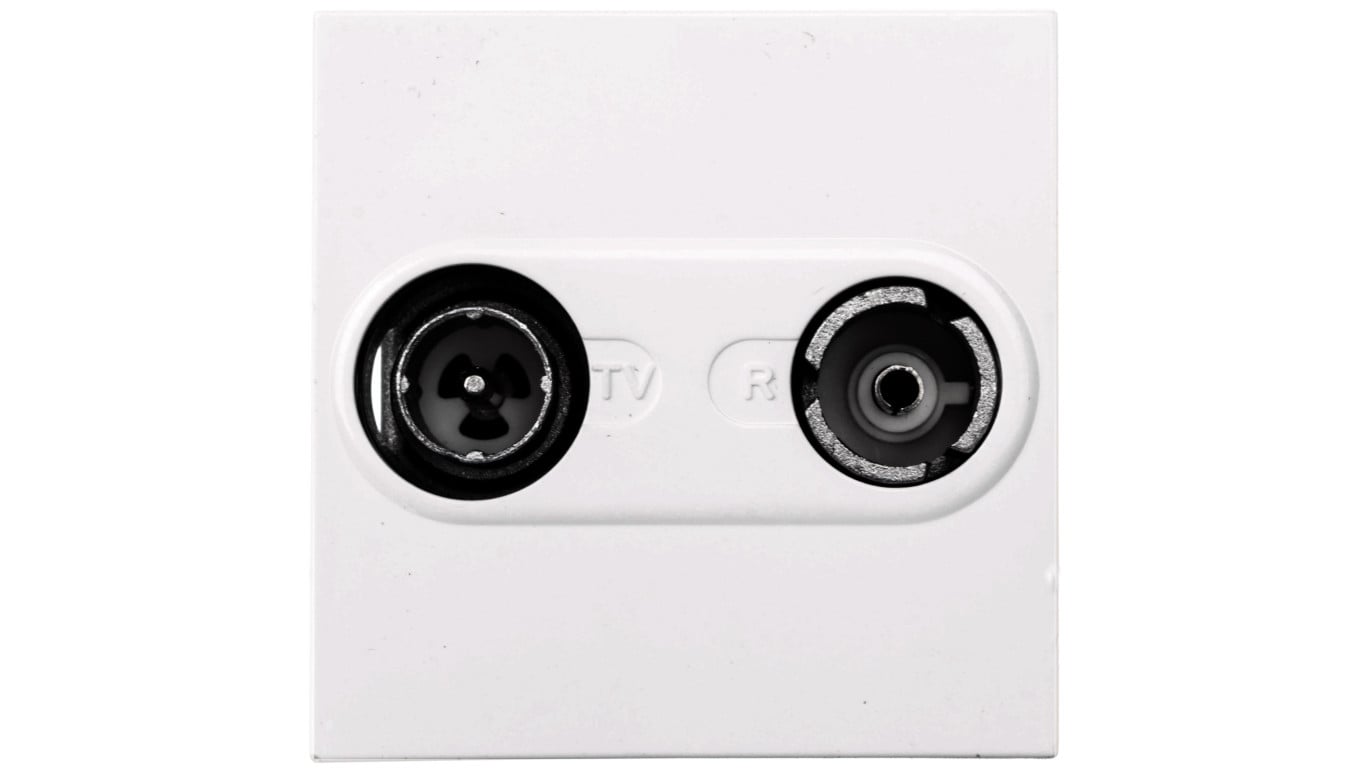

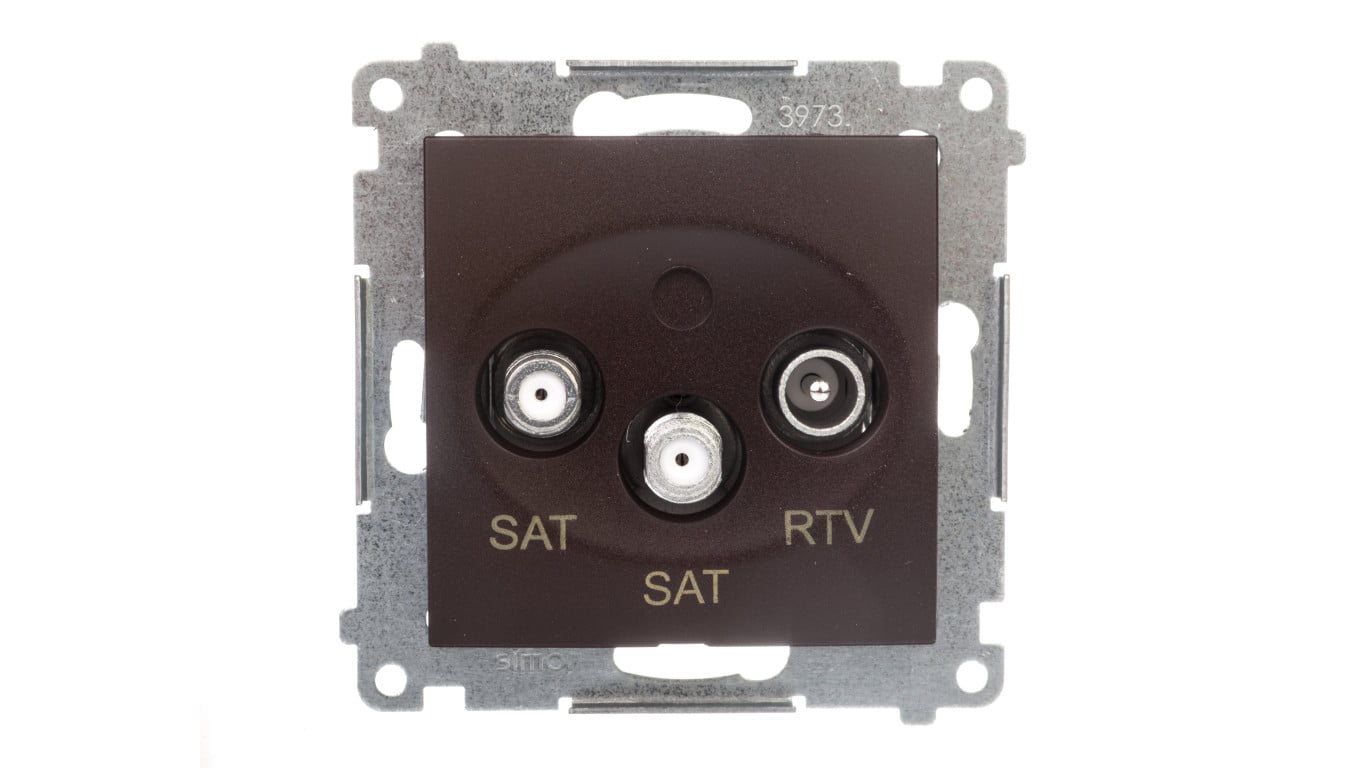

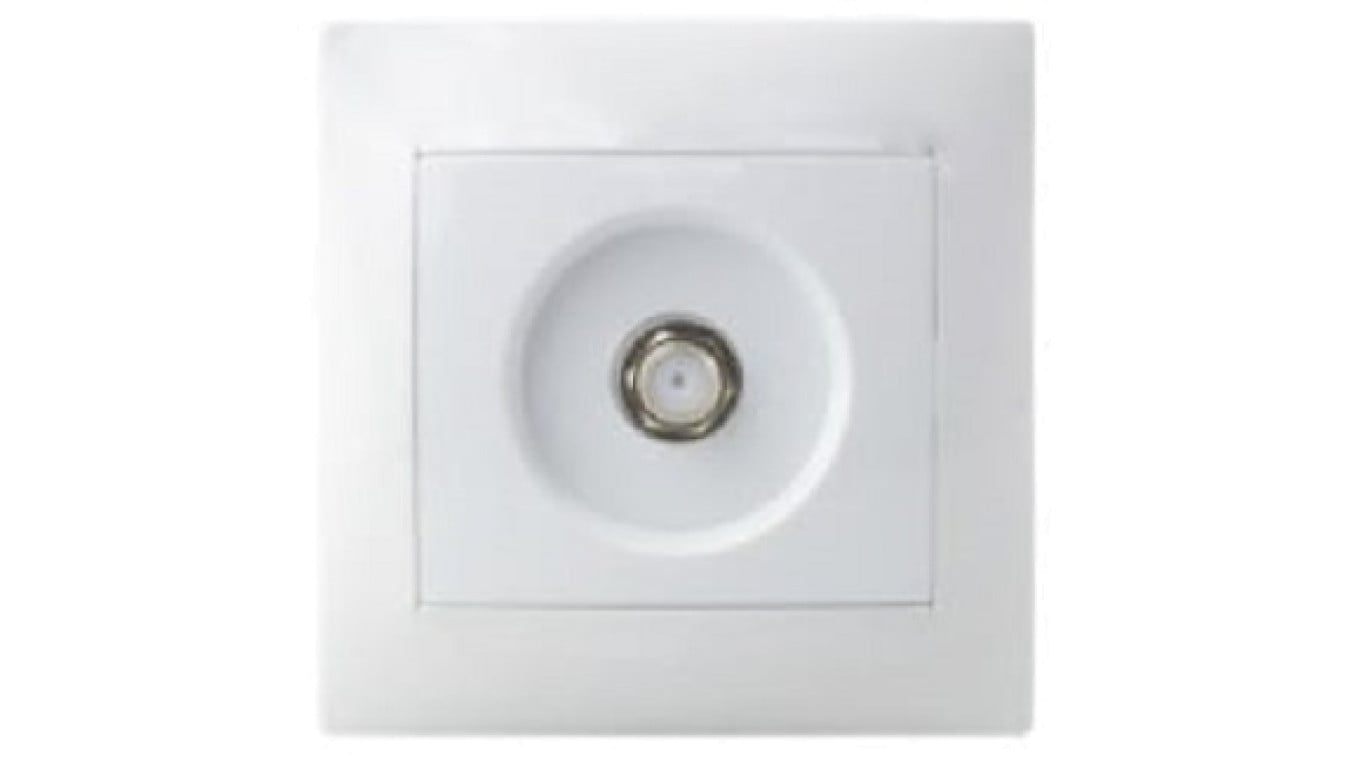

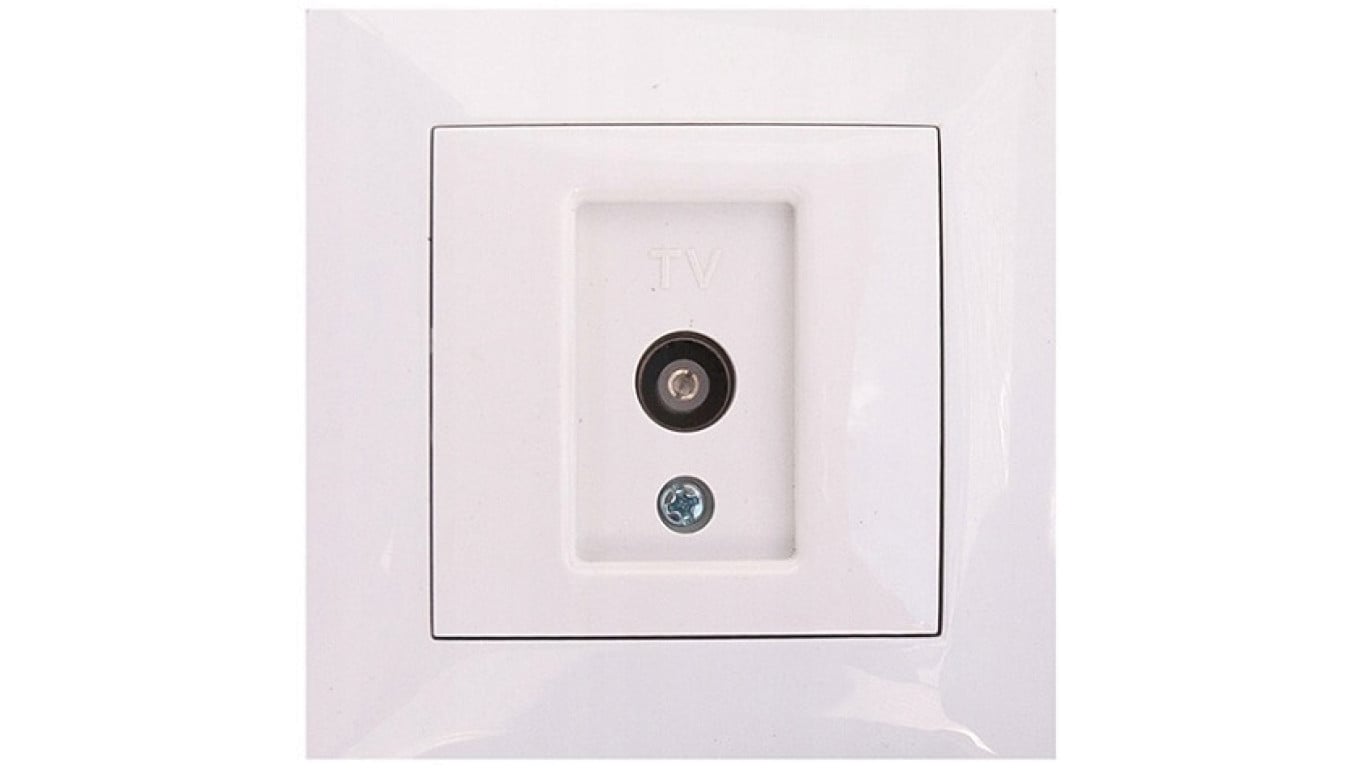

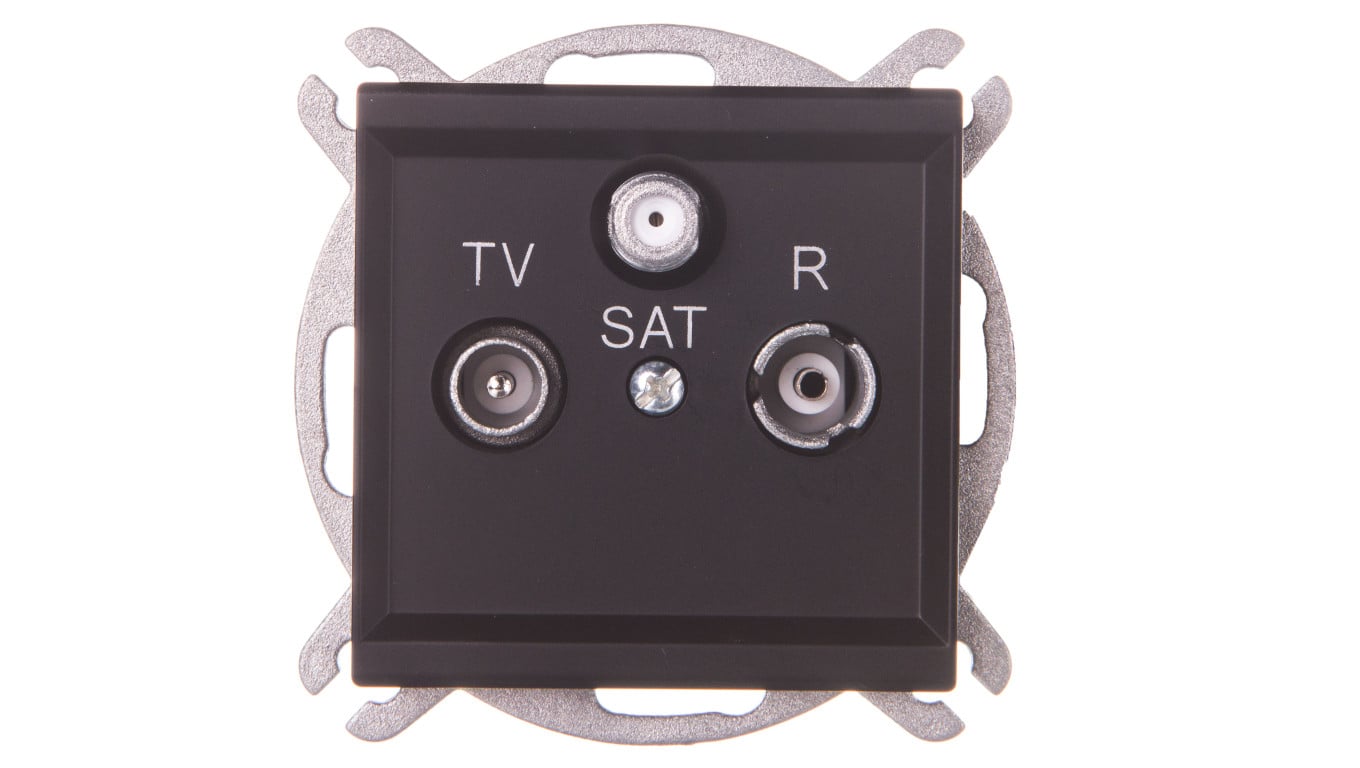

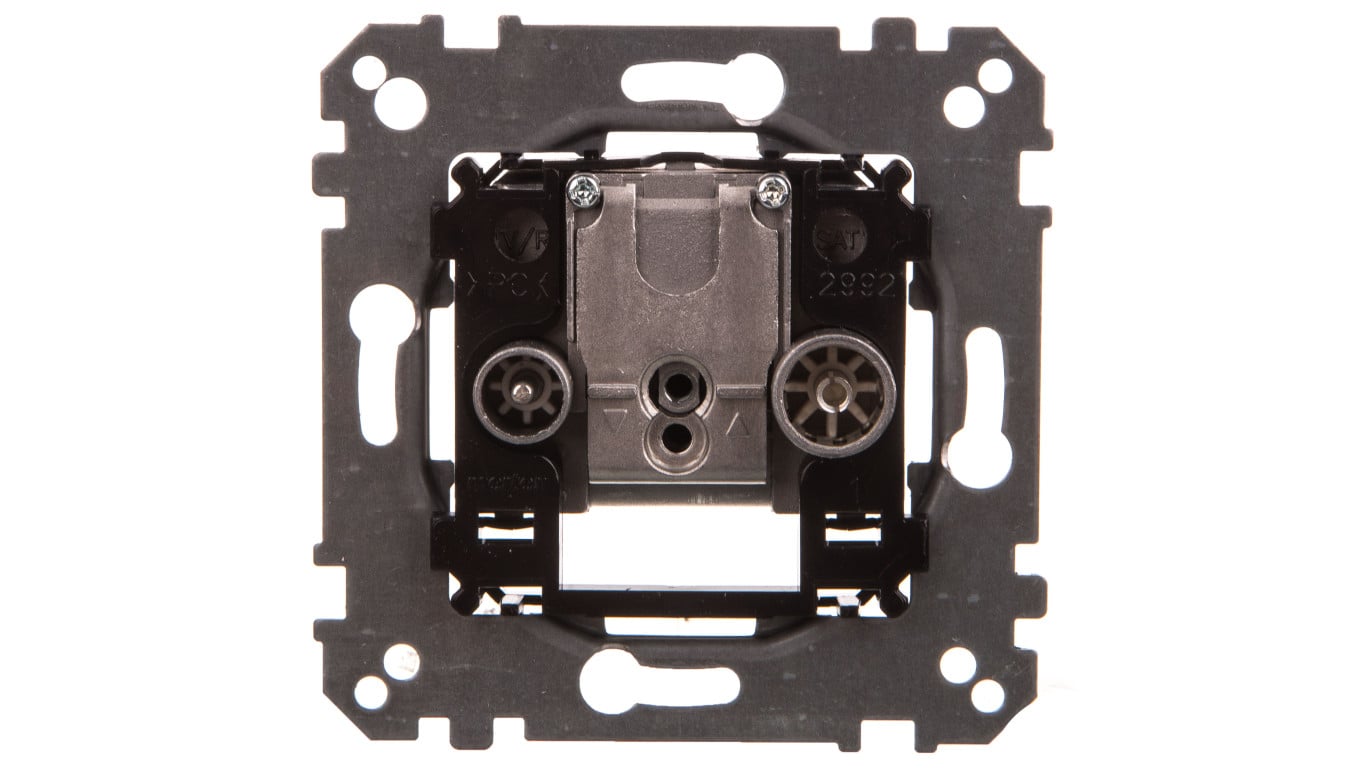

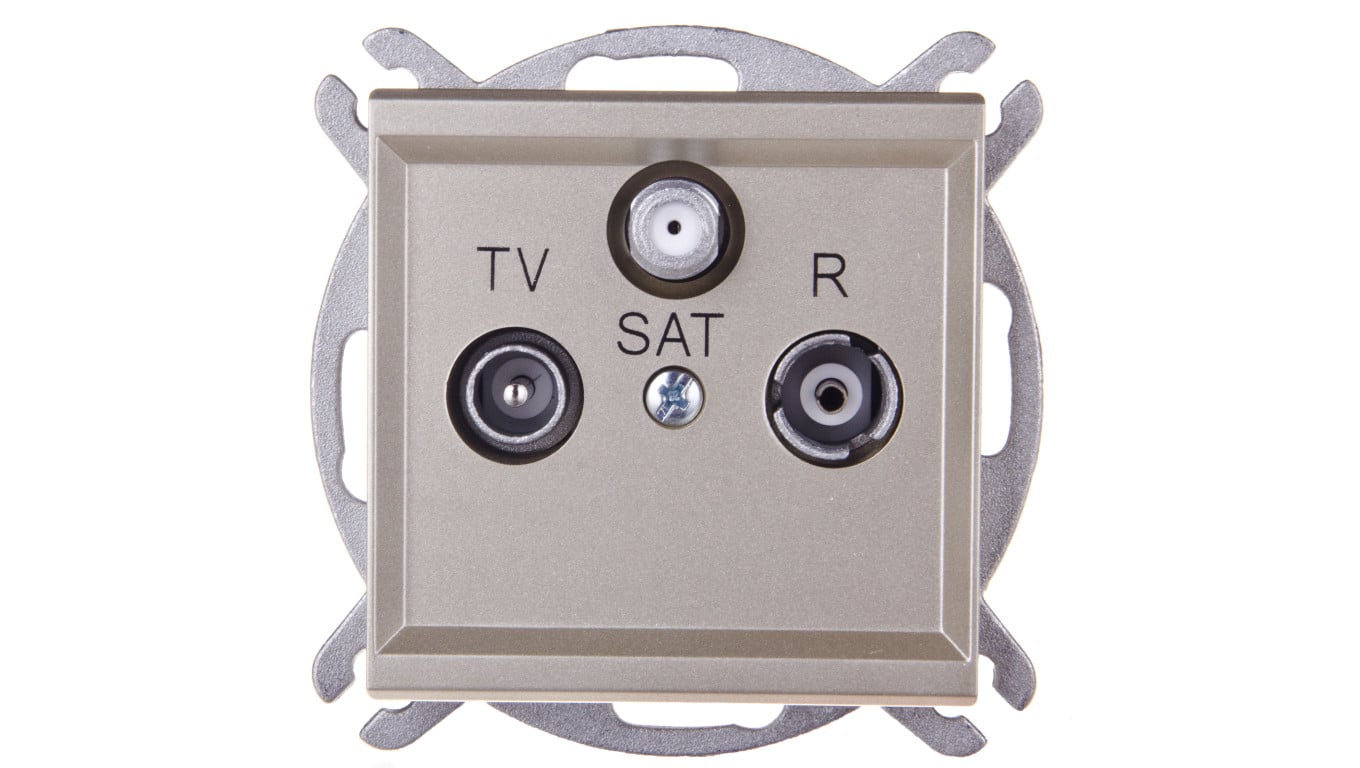

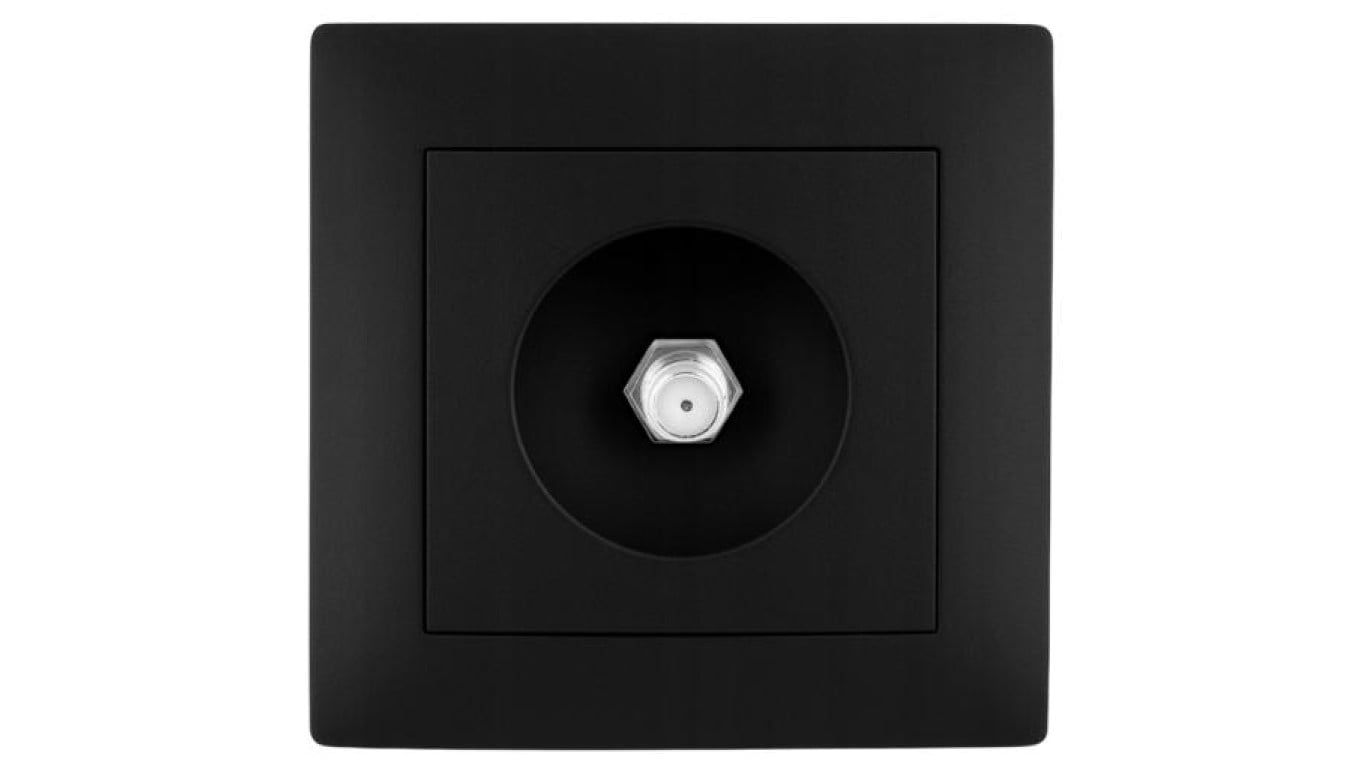

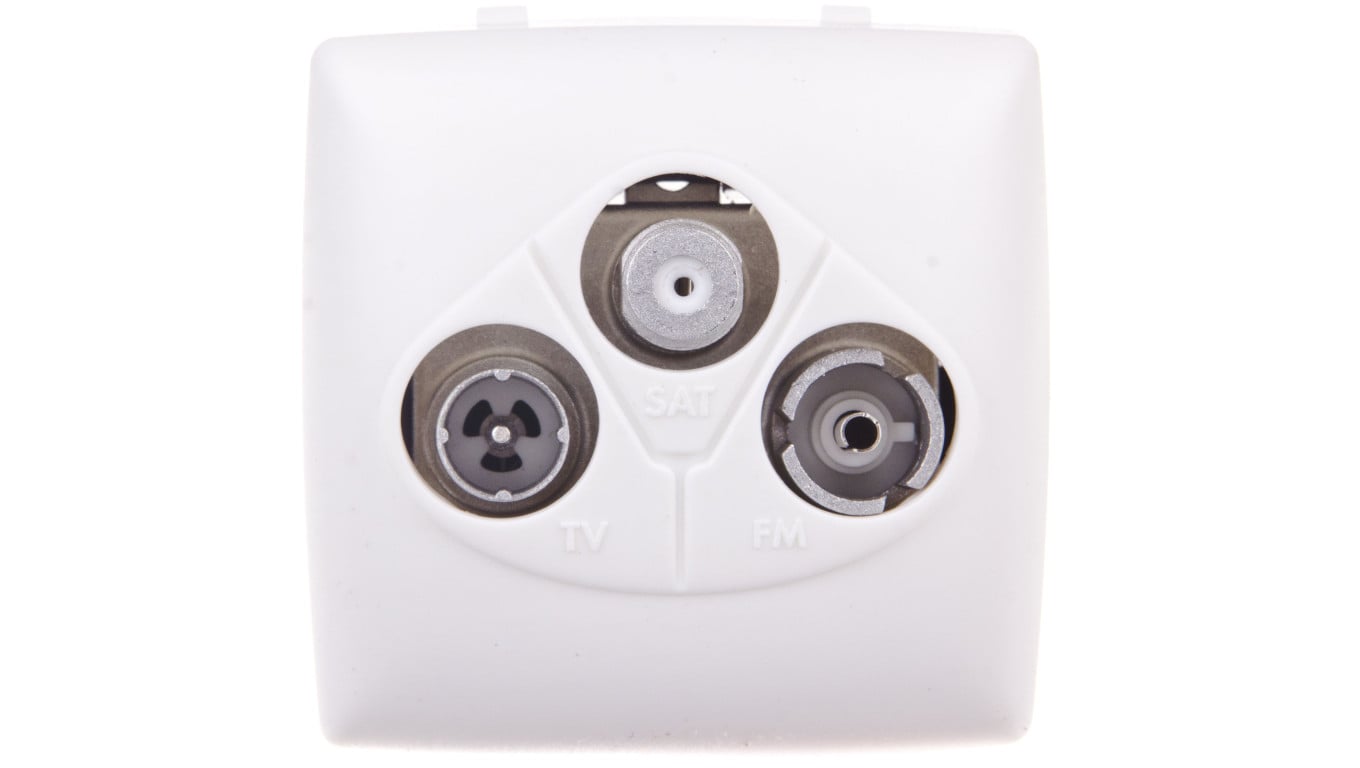

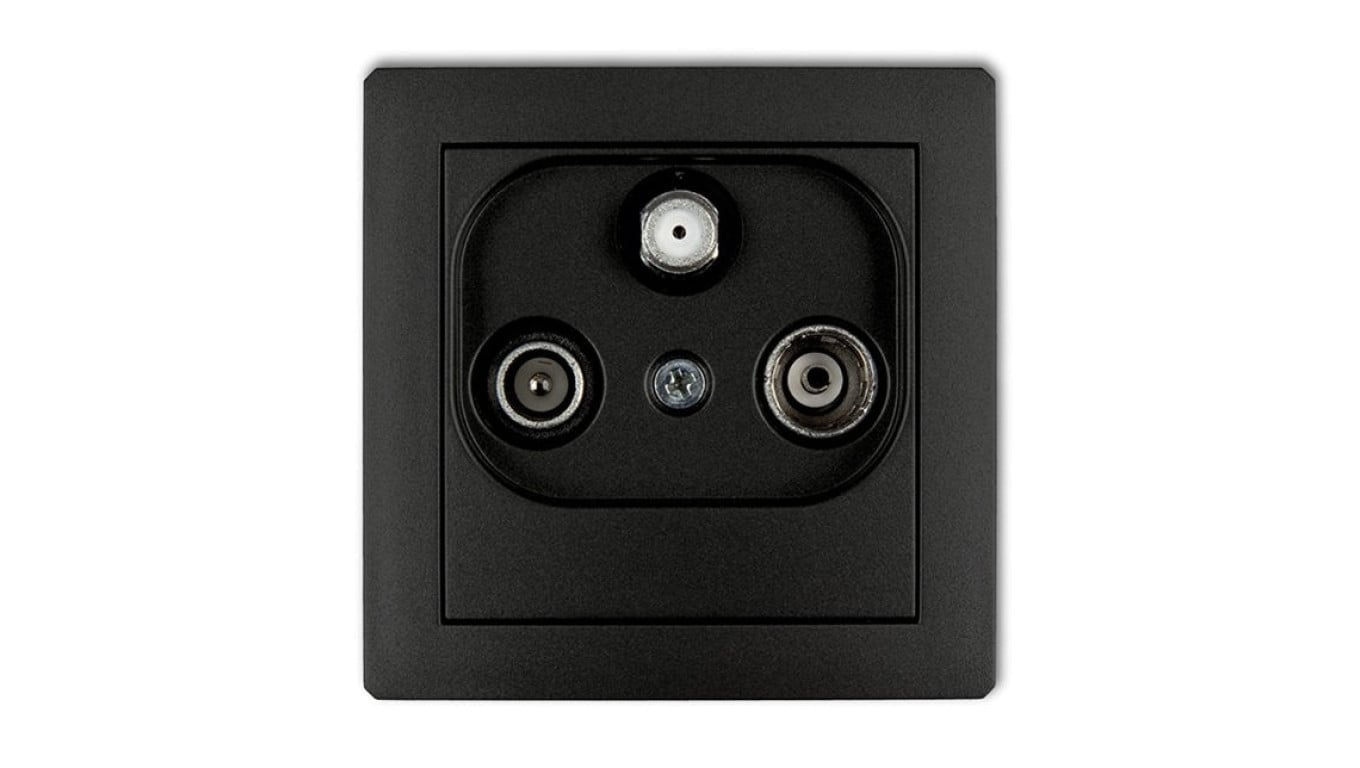

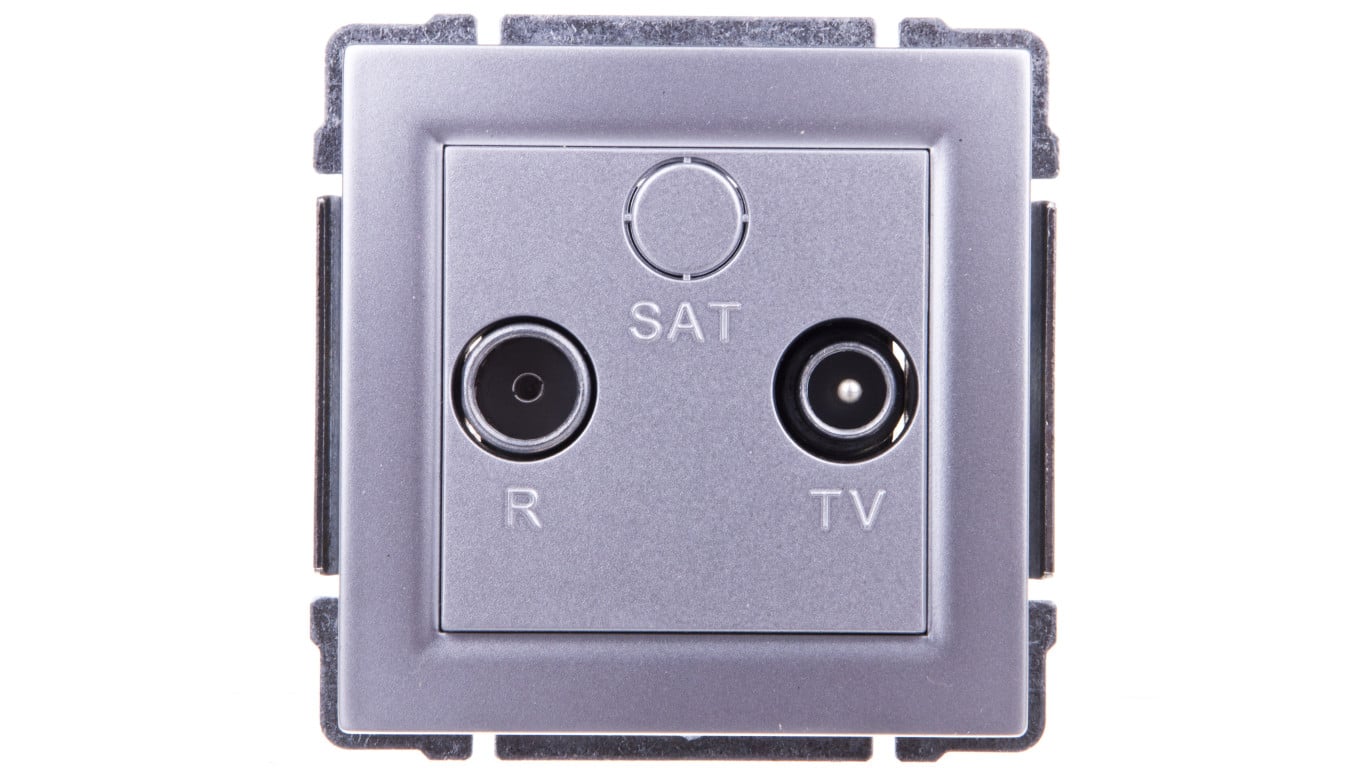

Gniazdo antenowe RTV obsługuje tor telewizyjny i radiowy, więc sprawdza się tam, gdzie nie ma niezależnego sygnału satelitarnego. Gniazdo RTV-SAT rozdziela wyjścia i lepiej pasuje do instalacji z tunerem satelitarnym albo dekoderem. Przy prostych podłączeniach spotyka się również gniazda ze złączem typu F, czyli nakręcanym złączem używanym w przewodach koncentrycznych.

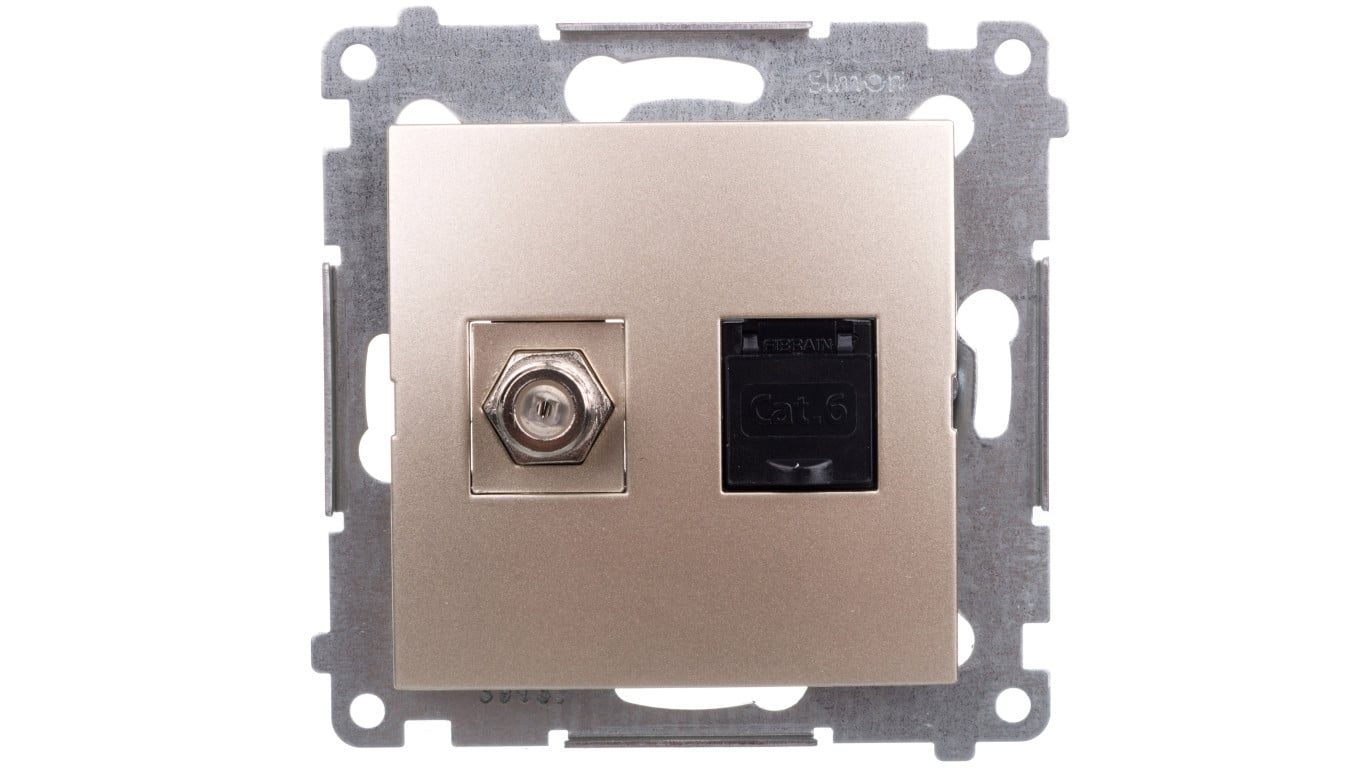

W praktyce znaczenie ma zgodność z urządzeniami końcowymi i osprzętem aktywnym. W części instalacji wymagane są także gniazda z przejściem prądu stałego w torze TV/SAT albo wersje z filtrem, gdy projekt określa sposób separacji torów. W salonach lub pokojach hotelowych często wybiera się wersje TV, SAT, TV-DATA oraz odmiany z RJ45 kat. 5e albo kat. 6, ponieważ porządkują przyłącze bez dokładania osobnych modułów.

Parametry techniczne decydują o stabilności odbioru i montażu

Dobrze dobrane gniazda antenowe powinny mieć impedancję 75 Ω, bo taki standard obowiązuje w większości instalacji koncentrycznych. Na poziom sygnału wpływa także tłumienność toru. Jeżeli w karcie technicznej podano 1,5 dB albo 4 dB, ten parametr trzeba zestawić z długością linii, rozgałęzieniem i typem gniazda.

W karcie technicznej najlepiej sprawdzić:

• impedancję 75 Ω, zgodną ze standardem typowej instalacji koncentrycznej,
• tłumienie sprzężenia, ważne dla separacji sąsiednich torów,
• typ złącza, IEC albo F, zgodny z osprzętem i przewodem,
• sposób podłączenia przewodu oraz sposób montażu – na śrubę lub pazurki – odpowiedni do puszki.

Materiałem obudowy jest zwykle tworzywo termoplastyczne, rzadziej duroplast, metal albo szkło. W obiektach o wyższych wymaganiach stosuje się także wersje bezhalogenowe, a w zabudowie mieszkaniowej i komercyjnej liczy się dopasowanie do serii osprzętu oraz wykończenia – od bieli i beżu po antracyt, grafit albo aluminium.

FAQ

Jakie główne typy gniazd RTV są dostępne w Państwa ofercie?

Zapewniamy szeroki wybór produktów, w tym gniazda końcowe, przelotowe oraz zakończeniowe, które są niezbędne do budowy sprawnych instalacji zbiorczych i indywidualnych. Nasze gniazda antenowe obsługują sygnały radiowe, telewizji naziemnej oraz satelitarnej w standardach cyfrowych. Pozwalają one na estetyczne wykończenie punktu odbioru sygnału w każdym pomieszczeniu.

Czym różni się gniazdo antenowe przelotowe od końcowego?

Gniazdo przelotowe stosuje się w instalacjach szeregowych, gdzie sygnał jest przekazywany do kolejnych punktów w szeregu, natomiast gniazdo końcowe montuje się na samym końcu linii. Wybierając odpowiednie gniazda antenowe, należy zwrócić uwagę na tłumienie przejścia i odgałęzienia, aby zapewnić stabilny poziom sygnału na wszystkich odbiornikach w całym domu.

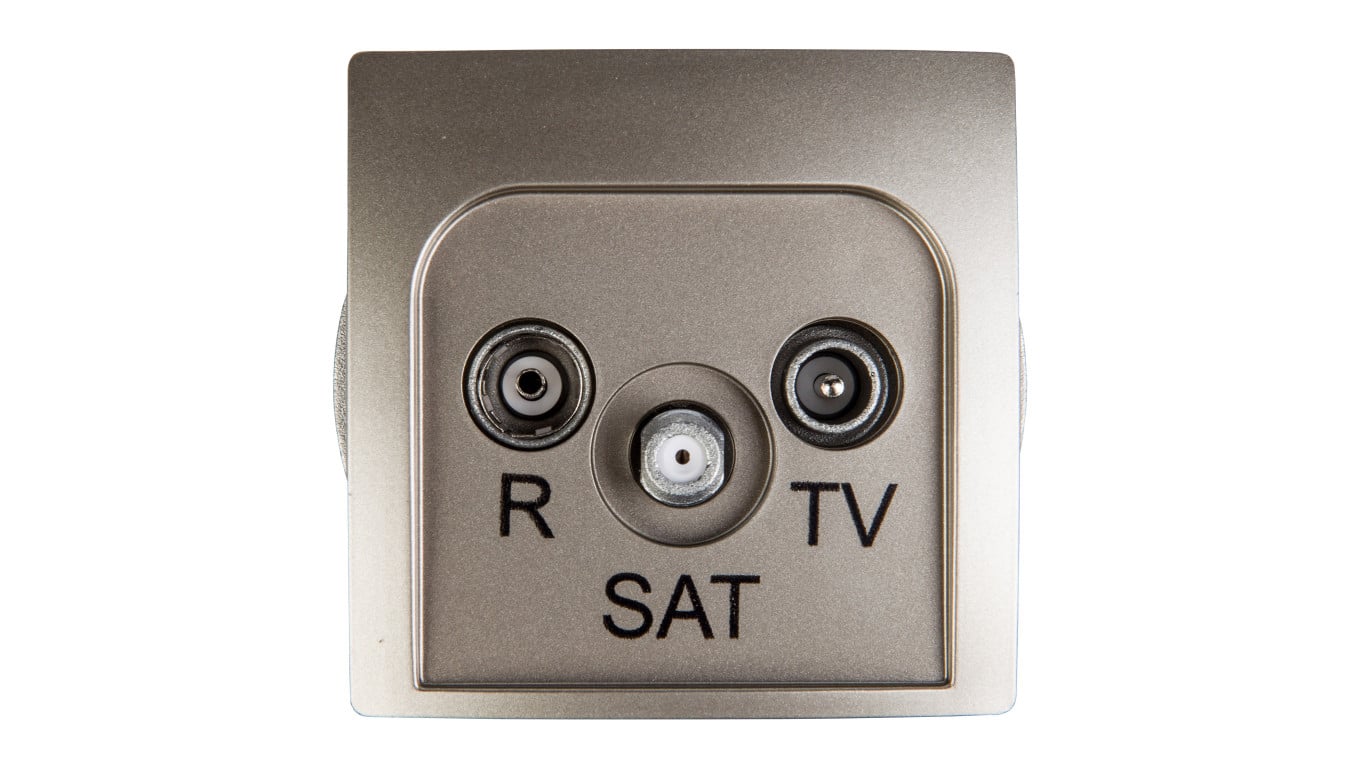

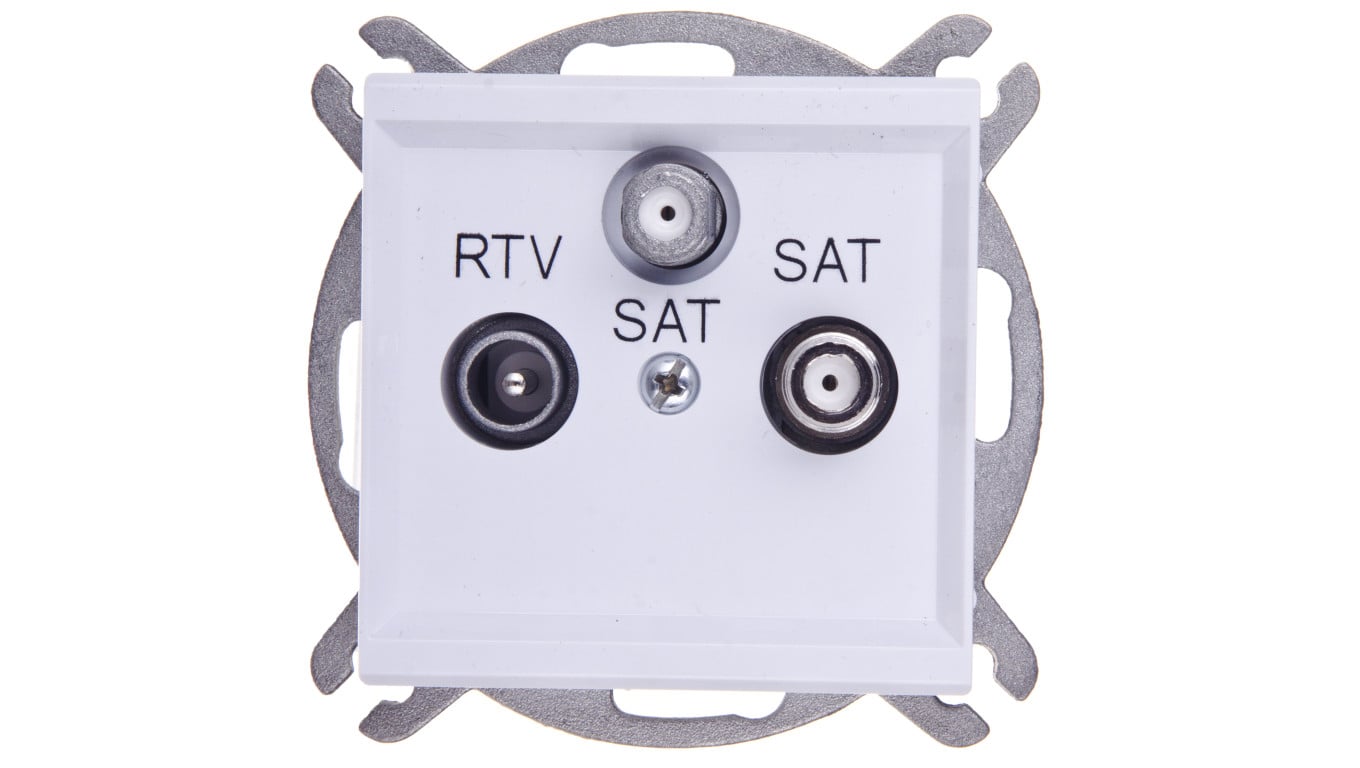

Czy w asortymencie znajdują się gniazda typu R-TV-SAT?

Tak, oferujemy gniazda multimedialne wyposażone w trzy osobne wyjścia, co pozwala na jednoczesne podłączenie radia, telewizora oraz dekodera satelitarnego. Te uniwersalne gniazda antenowe separują sygnały o różnych częstotliwościach, eliminując zakłócenia i zapewniając najwyższą jakość obrazu HD oraz dźwięku. Jest to najwygodniejsze rozwiązanie do nowoczesnych salonów.

Jakie parametry techniczne są kluczowe przy wyborze osprzętu?

Przy zakupie warto zwrócić uwagę na pasmo przenoszenia częstotliwości, impedancję (zwykle 75 Ohm) oraz skuteczność ekranowania, która chroni sygnał przed zakłóceniami zewnętrznymi. Nasze produkty charakteryzują się niską tłumiennością, co jest kluczowe dla odbioru kanałów w wysokiej rozdzielczości 4K. Solidne zaciski śrubowe zapewniają trwałe połączenie z przewodem koncentrycznym.

Czy gniazda antenowe można montować w ramkach wielokrotnych?

Większość modeli w naszej ofercie posiada standardowe wymiary modułowe, co umożliwia ich bezproblemowy montaż w ramkach z innymi gniazdami elektrycznymi lub komputerowymi. Pozwala to na stworzenie estetycznego panelu przyłączeniowego za szafką RTV, zachowując spójność wizualną z resztą osprzętu w pomieszczeniu. Oferujemy mechanizmy pasujące do najpopularniejszych serii rynkowych.

Czy dostępne są modele gniazd z podwójnym wyjściem satelitarnym?

Dostarczamy specjalistyczne gniazda typu Twin, które posiadają dwa niezależne wejścia sygnału satelitarnego, co jest niezbędne dla nowoczesnych dekoderów z funkcją nagrywania (PVR). Pozwala to na jednoczesne oglądanie jednego programu i nagrywanie innego bez straty jakości. To idealne rozwiązanie dla wymagających użytkowników domowych systemów rozrywki i kina domowego.

Jakie warianty montażowe gniazd posiadają Państwo w sprzedaży?

Oferujemy gniazda przeznaczone do montażu podtynkowego w standardowych puszkach, a także wersje natynkowe stosowane tam, gdzie nie ma możliwości kucia ścian. Nasz osprzęt wyposażony jest w solidne pazurki lub wkręty, które gwarantują stabilne osadzenie mechanizmu. Wszystkie modele posiadają estetyczne pokrywy zewnętrzne odporne na zarysowania i promieniowanie UV.
