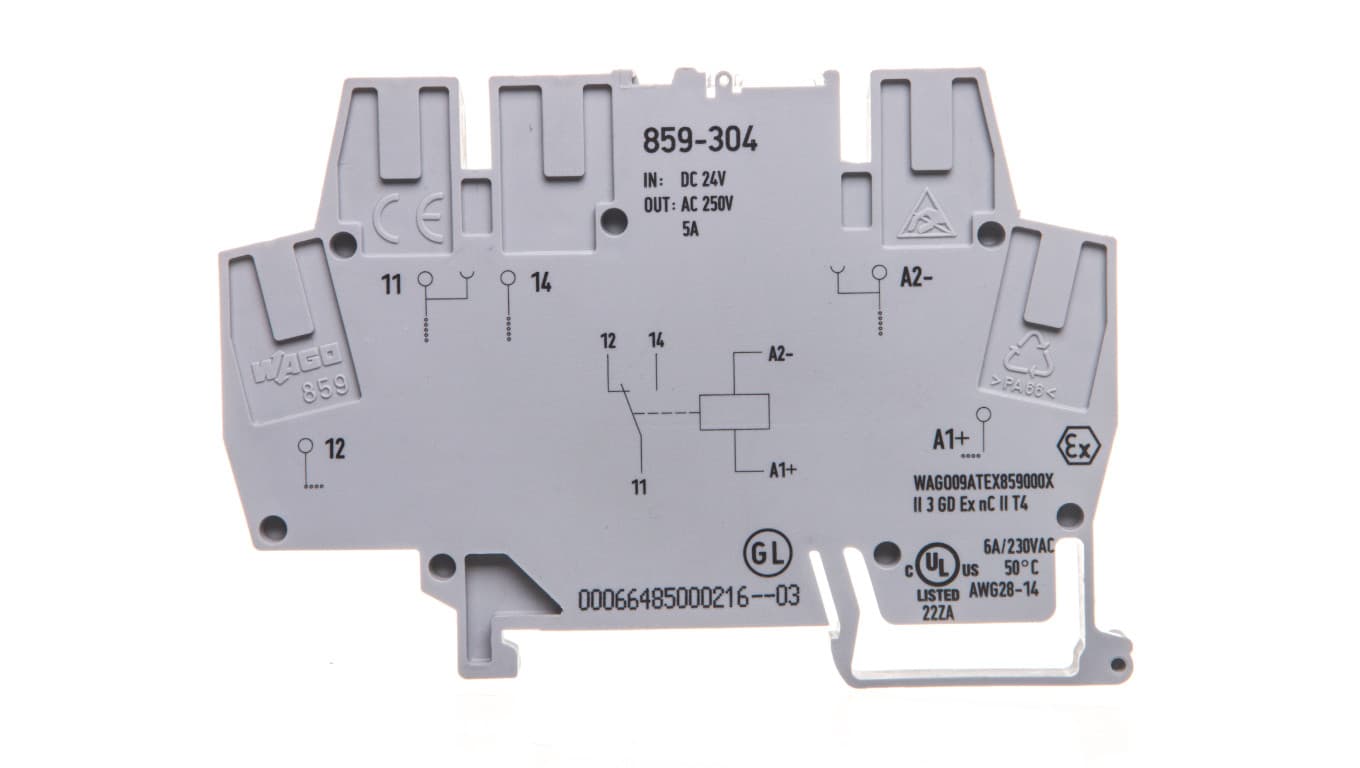

Złączka szynowa z przekaźnikiem miniaturowym 24V DC 1P 859-304

Złączka szynowa z przekaźnikiem miniaturowym 24V DC 1P 859-304

Złączka szynowa z przekaźnikiem miniaturowym 24V DC 1P 859-304 to moduł przekaźnikowy montowany na szynie DIN 35 mm, przeznaczony do integracji z systemami automatyki i rozdziału sygnałów na szynach aplikacyjnych. Produkt łączy funkcję złączki z jednobiegunowym przekaźnikiem o cewce 24 V DC.

Cechy techniczne

• Typ przekaźnika: miniaturowy, 1P (1-biegunowy) z cewką 24 V DC.
• Maksymalne napięcie styków: 250 V (napięcie znamionowe styków).
• Prąd znamionowy In: 5 A.
• Montaż: szyna montażowa DIN 35 mm.
• Rodzaj połączeń: zacisk sprężynowy, pozycja połączenia od góry.
• Przekrój przyłączanego przewodu: 0,08–2,5 mm2 (jednodrutowe, linkowe, z/i bez tulejek).
• Wymiary: długość 91 mm, szerokość/rozstaw rastra 6 mm, wysokość przy najniższym montażu 56 mm.
• Liczba poziomów: 1; liczba zacisków na poziom: 5.
• Materiał elementu izolacyjnego: tworzywo termoplastyczne; kolor obudowy: szary.
• Zakres temperatur pracy: od -25°C do +50°C.

Zastosowanie produktu

• Sterowanie sygnałowe i separacja obwodów w rozdzielnicach automatyki przemysłowej.
• Moduły interfejsowe dla systemów PLC i skompaktowanych układów sterujących wymagających 24 V DC do zasilania cewki.
• Aplikacje wymagające montażu na szynie DIN 35 mm z szybkim przyłączem przewodów za pomocą zacisków sprężynowych.
• Instalacje o ograniczonym przekroju przewodów (0,08–2,5 mm2) oraz w warunkach temperaturowych mieszczących się w podanym zakresie.
