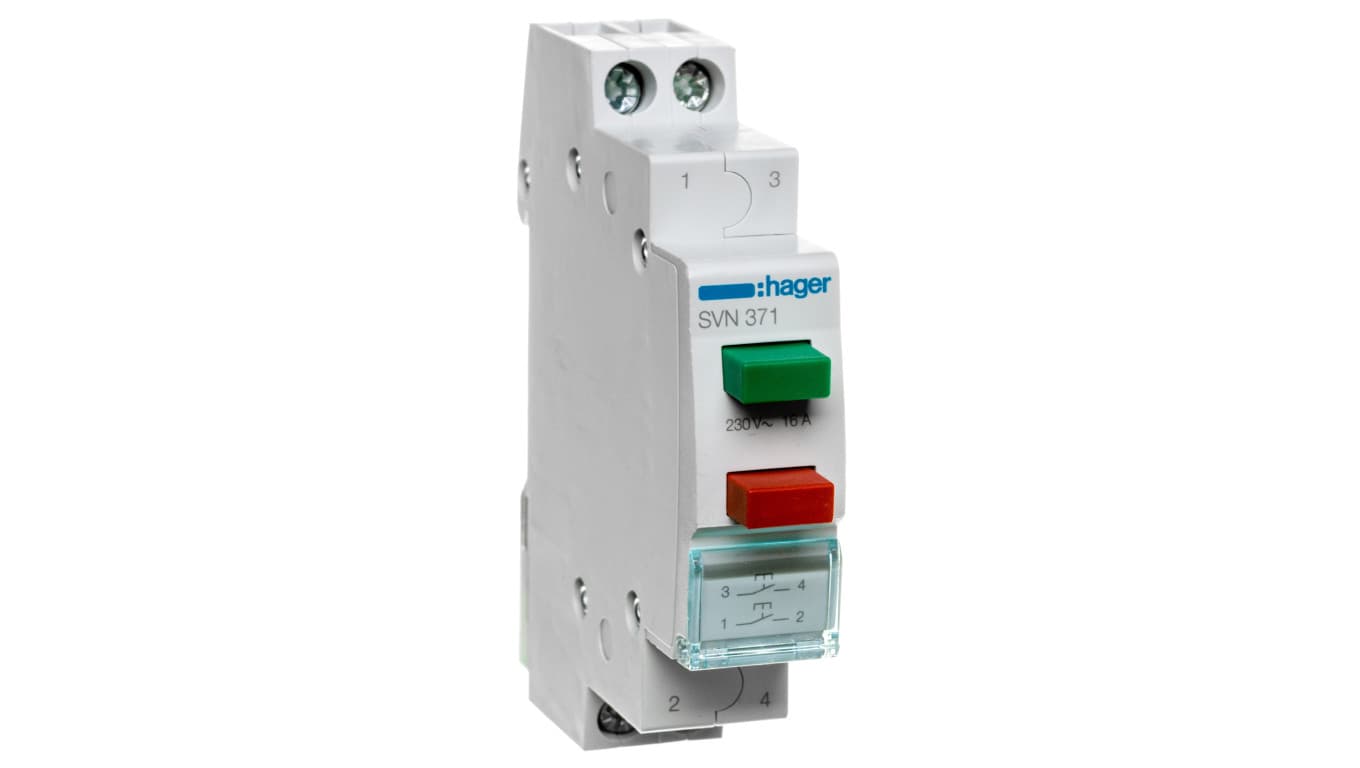

Przełącznik przyciskowy podwójny 16A 2Z zielono-czerwony SVN371

Przełącznik przyciskowy podwójny 16A 2Z zielono-czerwony SVN371

Przełącznik przyciskowy SVN371 to dwuprzyciskowy element sterowniczy (2 × 1NO) przeznaczony do obsługi i sygnalizacji w instalacjach AC 230 V. Produkt znajduje zastosowanie w rozdzielnicach i panelach sterowniczych do ręcznego sterowania obwodami i sygnalizacji stanu.

Cechy techniczne

• Konfiguracja styków: 2 styki zwierne (2 × 1NO), brak styków rozwiernych i przełącznych.
• Prąd znamionowy: 16 A przy 230 VAC; rodzaj napięcia: AC; częstotliwość znamionowa 50/60 Hz.
• Napięcie izolacji: 250 V.
• Przewidywane prądy zwarciowe: 1000 A przy zabezpieczeniach topikowych 16 A gG oraz MCB 16 A typ B.
• Wytrzymałość: elektryczna i mechaniczna na 15 000 cykli.
• Wymiary montażowe: głębokość zabudowy 66 mm; wysokość 83 mm; szerokość 17,5 mm (szerokość wyrażona jako 1 moduł 17,5 mm).
• Moment dokręcający: 1,7 Nm.
• Stopień ochrony: IP20.
• Zakres temperatury przechowywania i użytkowania: od -40 do 80 °C.
• Kolor przycisków: zielony i czerwony; źródło światła: nie dotyczy.

Zastosowanie produktu

• Panele sterownicze i rozdzielnice przemysłowe do ręcznego załączania/wyłączania obwodów 230 VAC.
• Tablice sterowania maszyn — sygnalizacja stanu (kolor zielony/czerwony) oraz sterowanie obwodami pomocniczymi.
• Aplikacje wymagające kompaktowych elementów sterowniczych o szerokości 1 modułu (17,5 mm) i głębokości zabudowy 66 mm.
