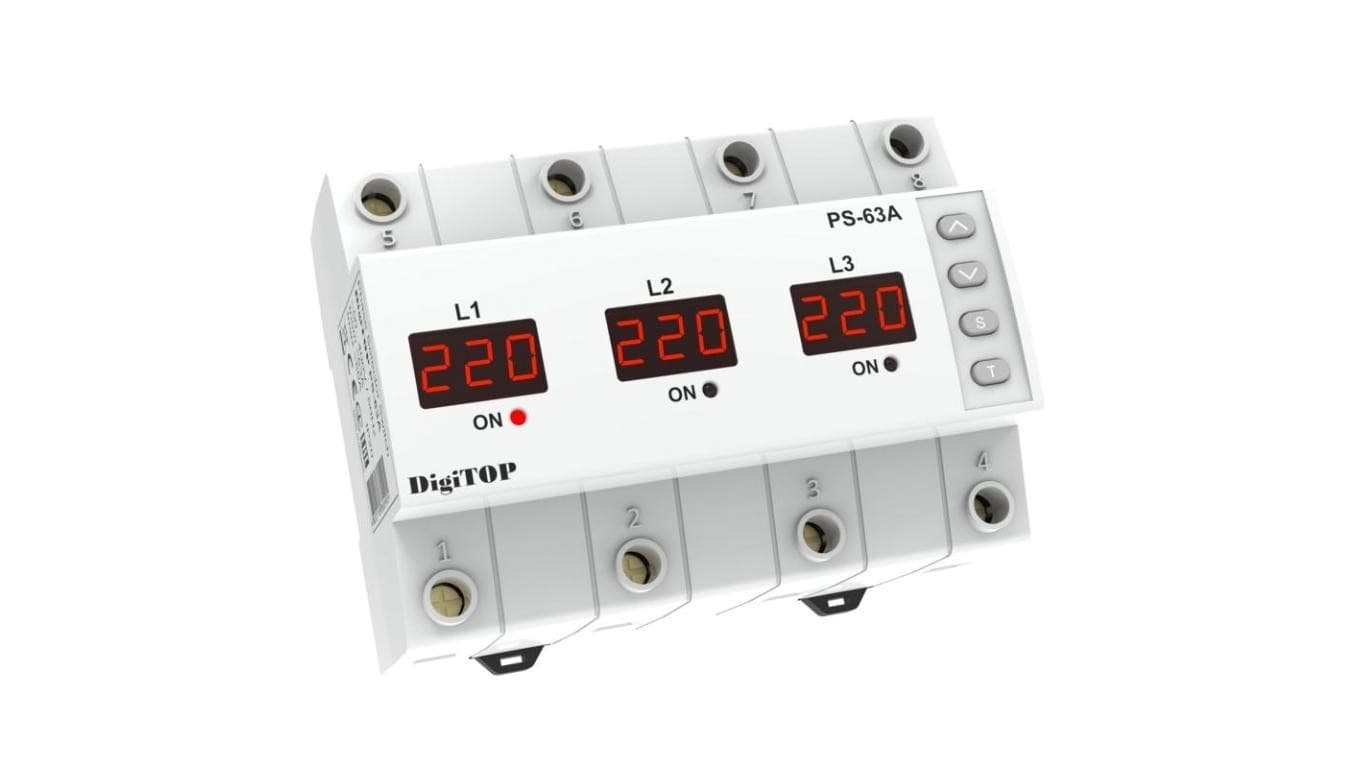

Przełącznik faz DigiTOP PS-63A

Przełącznik faz PS-63A przeznaczony jest do zasilania przemysłowych i domowych odbiorców jednofazowych 220/230V 50Hz z jednej z faz sieci trójfazowej w celu zapewnienia zasilania najbardziej krytycznych urządzeń jednofazowych z fazy o najwyższej jakości i zabezpieczenia ich przed przepięciami lub podnapięciami.

Urządzenie jest sterowane przez mikrokontroler, który analizuje napięcie w sieci trójfazowej i wyświetla rzeczywiste wartości na wskaźnikach cyfrowych dla każdej fazy. Wyjście jest przełączane do obciążenia przez przekaźniki elektromagnetyczne. Urządzenie jest zasilane z monitorowanych faz.

Programowalne ustawienia:

– Dopuszczalne granice przełączania/odłączania napięcia

– Faza priorytetowa

– Czas opóźnienia przełączania obciążenia

– Czas opóźnienia przełączania dla dolnej granicy

– Czas opóźnienia powrotu do fazy priorytetowej

Wszystkie ustawione wartości są przechowywane w pamięci nieulotnej.

Specyfikacje

Napięcie pomiarowe na każdej fazie, V: 50-400

Prąd znamionowy obciążenia: 63A

Maksymalny prąd obciążenia: 80 A

Czas wyłączenia/przełączania dla górnej granicy, s: nie więcej niż 0,02

Czas wyłączenia/przełączania dla dolnej granicy (<120V), s: nie więcej niż 0,02

Górna granica wyłączenia/przełączania: 210-270 (250*) V

Dolna granica wyłączenia/przełączania: 120-200 (170*) V

Faza priorytetowa: L1,L2,L3 (OFF*)

Czas opóźnienia włączenia obciążenia: 0-600 s (0*)

Czas opóźnienia przełączenia przy dolnej granicy: 1-10 sek (1*)

Czas opóźnienia przełączenia na fazę priorytetową: 5-120 sek (5*)

Dokładność woltomierza, %: nie więcej niż 1

Stopień ochrony urządzenia: IP-20

Kontrola wyjścia od “przyklejenia” styku: tak

Wielkość: 6 modułów

Montaż na szynie DIN

Gwarancja 5 lat

* – ustawienia fabryczne
