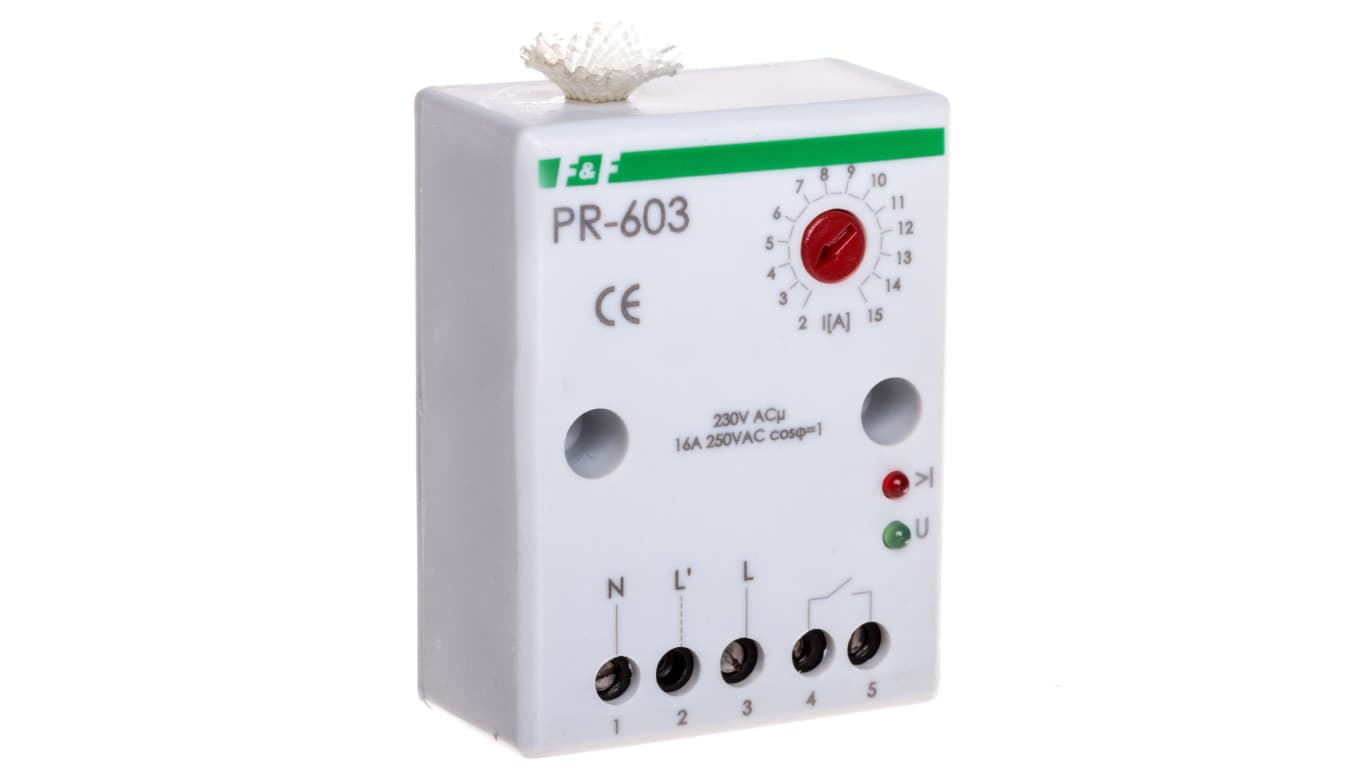

Przekaźnik priorytetowy 1Z 16A 230V AC PR-603

Rzeczywisty wygląd produktu może się różnić od prezentowanego na zdjęciach. Opisy i dane mają charakter informacyjny.

Przekaźnik priorytetowy 1Z 16A 230V AC PR-603

97.99 zł brutto79.67 zł netto
Ładowanie...
Magazyn 1
Producent:F&F
Indeks producenta:
PR-603
EAN:
5908312595946

Czas dostawy: 24h

Dostępne w Paczkomacie InPostDostępne w Paczkomacie InPost
Metody płatności:
  • BLIKBLIK
  • Przelewy24Przelewy24
  • KartaKarta

Specyfikacja techniczna

EAN5908312595946
ProducentF&F
Indeks producentaPR-603
Czas dostawy24h
Napięcie znamionowe [V] 2230
Maksymalna zwłoka czasowa rozłączania [ms]100
Liczba styków zwiernych1
Rodzaj napięciaAC
Zakres prądu znamionowego Iu [A]16
Zakres prądu zadziałania [A] do15
Napięcie znamionowe [V] 1230

Opis produktu

automatyka domowa i przemysłowa

PR-603

Przekaźnik priorytetowy PR-603

Przekaźnik priorytetowy do kontroli obciążeń

Przekaźnik priorytetowy PR-603 to urządzenie przeznaczone do zarządzania pracą odbiorników dużej mocy w instalacjach elektrycznych, w których jednoczesne załączenie kilku urządzeń mogłoby spowodować zadziałanie zabezpieczeń prądowych. Sprawdza się w automatyce domowej, budynkowej oraz w prostych układach przemysłowych, gdzie wymagane jest skuteczne sterowanie obciążeniem i zapobieganie przeciążeniom sieci. Urządzenie monitoruje pobór prądu w obwodzie priorytetowym za pomocą kanału przelotowego na przewód prądowy, a po przekroczeniu ustawionego progu automatycznie odłącza obwód niepriorytetowy. Po spadku poboru prądu poniżej wartości progowej obwód niepriorytetowy zostaje ponownie załączony. Takie działanie pozwala zachować ciągłość pracy ważniejszych odbiorników, ograniczyć ryzyko przeciążenia instalacji i zwiększyć bezpieczeństwo eksploatacji. PR-603 oferuje regulowany próg przełączenia w zakresie 2÷15 A, krótki czas reakcji 0,1 s oraz separowany styk 1×NO. Dzięki kanałowi przelotowemu przewód odbiornika priorytetowego jest galwanicznie odseparowany od układu pomiarowego, a prąd tego odbiornika może być większy niż 15 A, o ile pozwala na to przekrój przewodu przewlekanego przez otwór o średnicy maksymalnej 4 mm. Dla odbiorników niepriorytetowych dopuszczalny jest prąd do 16 A przy podłączeniu bezpośrednim, natomiast większe obciążenia wymagają zastosowania dodatkowego stycznika. To praktyczne rozwiązanie dla instalacji, w których wyłączniki priorytetowe pomagają racjonalnie wykorzystywać dostępną moc przy zachowaniu automatycznego priorytetu pracy najważniejszych urządzeń.
Czytaj więcej ↓ Zwiń ↑

Dlaczego warto wybraćPR-603?

Zasilanie 230 V AC

Regulacja progu 2÷15 A

Styk separowany 1×NO

Kanał przelotowy Ø4 mm

Prąd niepriorytetowy do 16 A

Opóźnienie przełączenia 0,1 s

Pobór mocy 0,4 W

Praca -25÷50°C

Montaż natynkowy

Automatyczny priorytet odbiorników

PR-603 odłącza obwód niepriorytetowy, gdy pobór prądu w obwodzie priorytetowym przekroczy ustawioną wartość. Pozwala to chronić instalację przed jednoczesną pracą odbiorników dużej mocy i ogranicza ryzyko zadziałania zabezpieczeń prądowych.

Kanał przelotowy z separacją

Przewód prądowy odbiornika priorytetowego jest prowadzony przez kanał przelotowy, który pozostaje galwanicznie odseparowany od układu pomiarowego. Dzięki temu prąd odbiornika priorytetowego nie jest ograniczony zakresem nastawy 15 A, lecz przekrojem przewodu przewlekanego przez kanał.

Szybka reakcja układu

Opóźnienie przełączenia i powrotu wynosi 0,1 s, co umożliwia sprawne reagowanie na zmiany poboru prądu. Automatyczne ponowne załączenie obwodu niepriorytetowego po spadku obciążenia zwiększa wygodę użytkowania i stabilność pracy instalacji.

Ochrona instalacji

Ogranicza jednoczesną pracę odbiorników dużej mocy.

Prosta konfiguracja

Próg zadziałania ustawiany potencjometrem na skali.

Niski pobór energii

Zużycie własne wynosi tylko 0,4 W.

PR-603 – wizualizacja urządzenia

Poznaj inne zalety PR-603

Kompaktowa obudowa

Urządzenie ma niewielką obudowę o wymiarach 51×67×26 mm, przystosowaną do montażu w instalacjach elektrycznych.

Zaciski śrubowe

Na obudowie znajdują się zaciski śrubowe do podłączenia zasilania oraz obwodu odbiornika niepriorytetowego zgodnie ze schematem.

Kanał przelotowy przewodu

Widoczny kanał przelotowy przy zacisku nr 2 umożliwia przeprowadzenie przewodu prądowego odbiornika priorytetowego.

Regulacja progu prądowego

Na froncie znajduje się element nastawczy ze skalą prądową, służący do ustawienia progu zadziałania w zakresie 2÷15 A.

Mocowanie wkrętami

Obudowa jest przystosowana do przykręcenia do podłoża dwoma wkrętami, co odpowiada montażowi natynkowemu.

Materiały dodatkowe

Poradnik praktyka elektryka - PR-615 przekaźnik priorytetowy — Zobacz także nasze inne urządzenie

Kontrola prądu - przekaźnik prądowy EPP 619 Przekaźnik priorytetowy PR 615 - zasada działania — Zobacz także nasze inne urządzenie

Liczniki energii elektrycznej - liczniki do pomiaru bezpośredniego i półpośredniego. 5 lat gwarancji — Zobacz także nasze inne urządzenie

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Napięcie znamionowe
230 V
Maksymalna zwłoka czasowa rozłączania
100 ms
Maksymalny prąd ciągły
16 A
