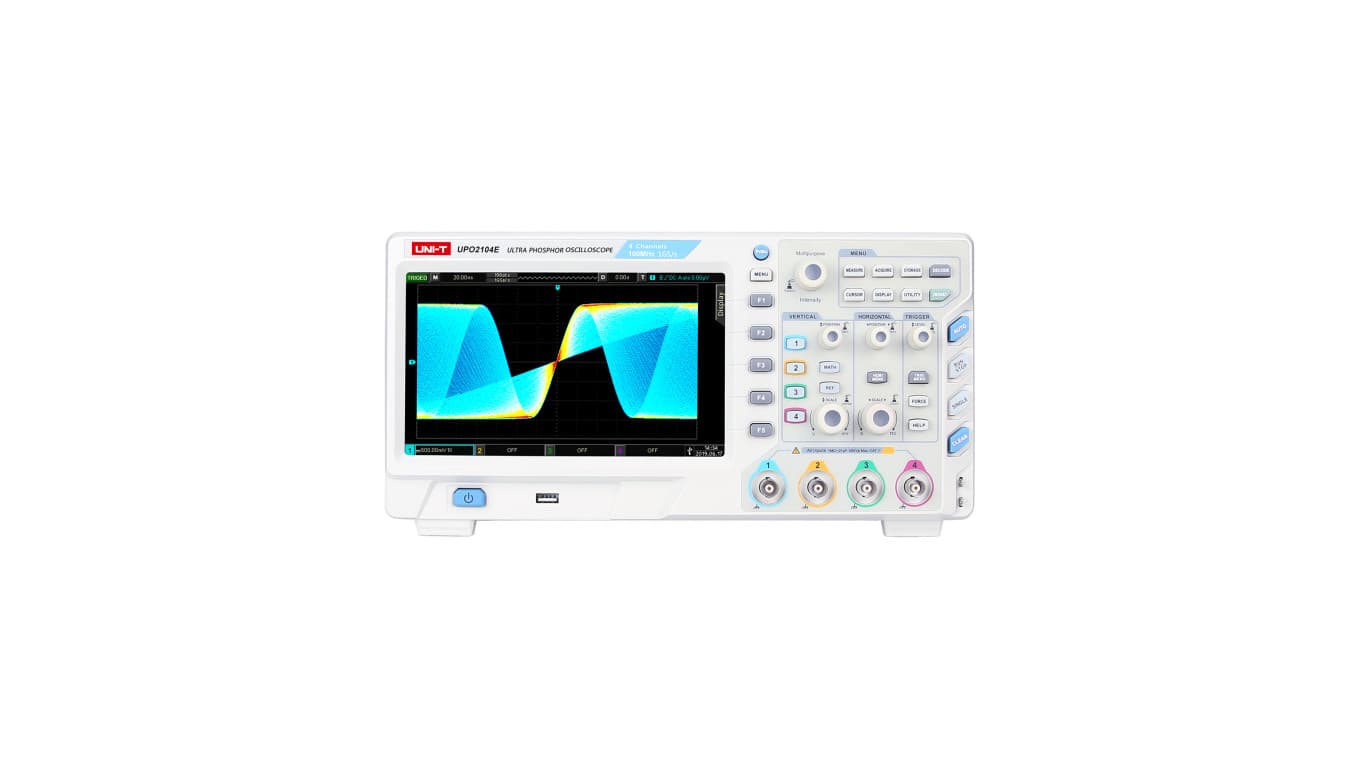

Oscyloskop cyfrowy 4-kanałowy 1GS/s 56Mpts 83000 wfms/s operacje na przebiegach USB-Host, LAN, EXT Trig UPO2104E 4x100 MHz

Szerokość pasma analogowego: 100 MHz
Czas narastania: <=3,5 ns
Liczba kanałów: 4
Częstotliwość próbkowania: 1 GS/s
Głębokość pamięci: 56 Mpts (1 kanał)
Szybkość przechwytywania przebiegu: 83,000 wfms/s
Podstawa czasu: 5 ns/div~50 s/div
Impedancja wejściowa: (1MOhm ±2%) / (21 pF ±3 pF)
Czułość odchylenia pionowego: 1 mV/div~20 V/div (1M?)
Dokładność wzmocnienia sygnału: <=±4%
Sposoby wyzwalania: Edge, pulse width, window, N-edge, delay, timeout, duration, setup/hold, slope, video
Opcje dekodowania magistrali szeregowych: RS232, I2C
Operacje na przebiegach: A+B, A-B, AxB, A/B, FFT, operacje logiczne, filtrowanie cyfrowe, zaawansowane
Pomiar autoamtyczny 34 parametrówMaximum, minimum, peak-to-peak, median, top, bottom, amplitude, period average, average, periodic RMS, RMS, overshoot, preshoot, frequency, period, rise time, fall time, positive pulse width, negative pulse width, rise delay, fall delay, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, positive duty ratio, negative duty ratio, phase, area, cycle area
Typy wyświetlenia wyników: Display 5 measurements at the same time
Statystyki pomiarów: Average, Max, Min, odchylenie standardowe
Okno częstotliwości: 6 bitów
Interfejsy: USB-Host, USB-Device, LAN, EXT Trig, AUX Out
Cechy ogólne:
Zasilanie: 100V~240 VAC, 45-440 Hz
Wyświetlacz: 8” TFT LCD, WVGA (800 x 480 px)
Waga: 3,5 kg
Wymiary: 336 x 164 x 108 mm
