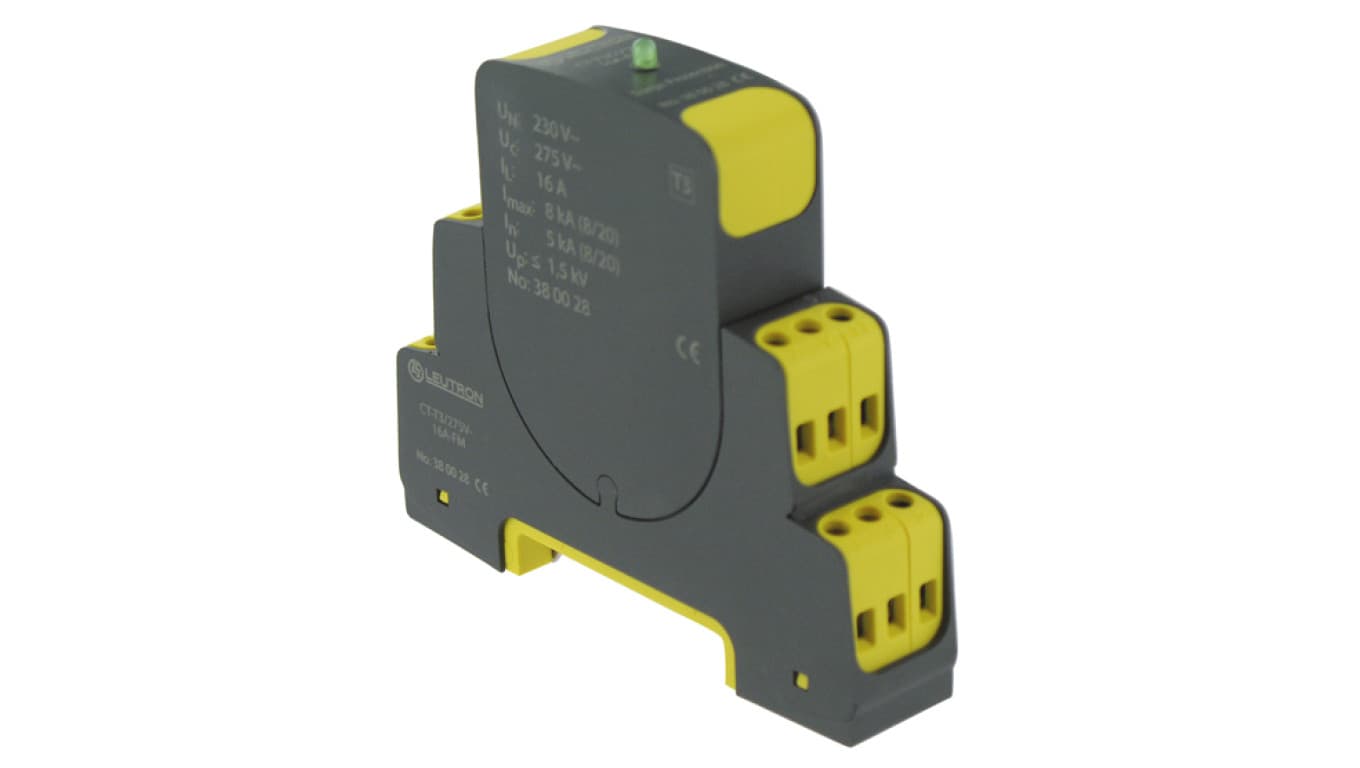

Ogranicznik przepięć Typ T3 5kA TN CT-T3/275V-16A-FM 380 028

Ogranicznik przepięć Typ T3 5kA TN CT‑T3/275V‑16A‑FM 380 028

Ogranicznik przepięć Typu 3 przeznaczony do obwodów zasilania AC, zaprojektowany do montażu w rozdzielnicach na szynie DIN 35 mm. Urządzenie dostarcza ochronę przeciwprzepięciową o znamionowym prądzie wyładowczym 5 kA (8/20 µs) dla układu L+N-PE.

Cechy techniczne

• Typ: Typ 3; zastosowanie w instalacjach ochrony przeciwprzepięciowej.
• Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC (UC): 275 V.
• Znamionowy prąd wyładowczy (8/20) (L+N-PE): 5 kA.
• Prąd znamionowy obwodu: 16 A.
• Poziom ochrony (przepuszczalne napięcie) ≈ 1 kV.
• Brak prądu upływu (wg danych producenta).
• Sygnalizacja: optyczna (diody LED) do lokalnej wizualizacji stanu; wyposażony w styk do zdalnej sygnalizacji.
• Stopień ochrony obudowy: IP20.
• Montaż: szyna 35 mm (DIN).
• Przekroje przewodów do przyłącza: elastyczny (wielodrutowy) 0,2–2,5 mm2; przewód sztywny 0,2–4 mm2.
• Producent: Leutron GmbH; dystrybutor: RST sp. z o.o.; karta katalogowa: 18.06.2020.

Zastosowanie produktu

• Ochrona obwodów końcowych i urządzeń w rozdzielnicach przed przepięciami resztkowymi w instalacjach zasilania AC (m.in. instalacje typu TN).
• Montaż w rozdzielnicach na szynie DIN 35 mm — ochrona obwodów o prądzie znamionowym do 16 A.
• Integracja z systemami nadzoru lub BMS poprzez styk do zdalnej sygnalizacji; lokalna weryfikacja stanu za pomocą diod LED.
• Stosowanie tam, gdzie wymagane jest ograniczenie impulsów o przebiegu 8/20 µs do 5 kA na torze L+N-PE.
