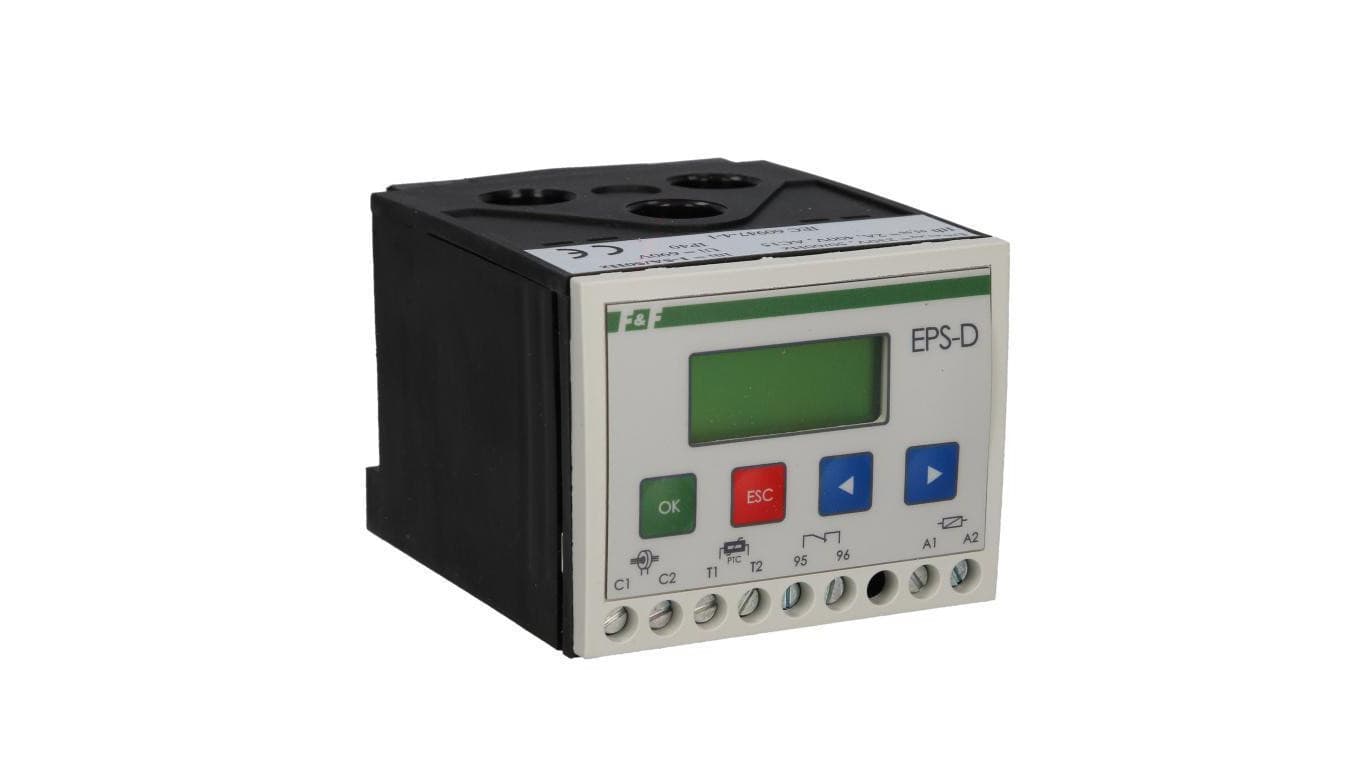

Mikroprocesorowy przekaźnik silnikowy do współpracy z przekładnikiem prądowym 5A EPS-D-5A

Opis produktu

Mikroprocesorowy przekaźnik silnikowy.

Przekaźnik EPS-D zabezpiecza elektryczne silniki 3 fazowe dowolnej mocy.
Skutecznie chroni silniki w drogich i odpowiedzialnych zastosowaniach. Są to m.in. pompy, hydrofory, windy, transportery, podnośniki, wentylatory, wirówki, kompresory, itp.

Jak działa mikroprocesorowy przekaźnik silnikowy EPS-D?

Przekaźnik kontroluje obciążenie w każdej z 3 faz. Analizuje stan pracy silnika na podstawie wprowadzonych wartości oraz rzeczywistego prądu, pobieranego przez silnik. EPS-D porównując stan pracy zabezpieczanego silnika z modelowymi charakterystykami w pamięci procesora szybko i z dużą precyzją wykrywa wszelkie nieprawidłowości w działaniu w rezultacie odłączając zasilanie silnika.

Funkcje zabezpieczające przekaźnika

• Zabezpieczenie termiczne
• Zabezpieczenie przed pracą jałową i suchobiegiem (zabezpieczenie podprądowe)
• Zabezpieczenie przed przeciążeniem mechanicznym
• Zabezpieczenie przed utykiem wirnika
• Zabezpieczenie od częstego rozruchu
• Zabezpieczenie przed zanikiem fazy
• Zabezpieczenie przed zmianą kolejności faz
• Zabezpieczenie przed asymetrią obciążenia
• Zabezpieczenie przed zwarciem doziemnym

Funkcje dodatkowe mikroprocesorowego przekaźnika silnikowego EPS-D

• podgląd wartości obciążenia silnika
• komunikat przyczyny zadziałania zabezpieczenia
• pamięć cieplna silnika

Funkcje opcjonalne zabezpieczające

Zabezpieczenie różnicowo-prądowe przeciwporażeniowe.
Podłączony dodatkowy transformator Ferrantiego umożliwia realizację zabezpieczenia w zakresie 30 mA÷500 mA. Czas zadziałania ok. 100 ms.

Jak dobrać przekaźnik do silnika?

Przekaźnik silnikowy EPS-D produkowany jest w trzech wersjach prądowych: 5 A, 20 A i 100 A. Zakres nastawy rzeczywistego prądu roboczego dla każdej z wersji wynosi od 0% do 100% prądu znamionowego przekaźnika (0÷1×In). Dobór odpowiedniego przekaźnika zależy od mocy zabezpieczanego silnika i jego prądu znamionowego. Dla silników powyżej 55 kW (>100 A) stosujemy EPS 5 A oraz dodatkowe zewnętrzne przekładniki prądowe.
