Interkom do gabinetu RTG, zabiegowego, operacyjnego itp. - zestaw, INNRTG1

Zestaw do pracowni, sali szkoleniowej, gabinetu lekarskiego, RTG, zabiegowego, operacyjnego itp.

Interkom kojarzy się głównie z zainstalowanym rozwiązaniem na np. barierze bezpieczeństwa (szybie, przegrodzie) na stanowisku np. punktu obsługi. Proponujemy rozwiązanie, które sprawdzi się w innej sytuacji - jako system komunikacji pomiędzy operatorem a klientem na przykład podczas wykonywania zdjęć RTG, czy też zabiegów wymagających braku obecności osób trzecich w tym samym pomieszczeniu.

System zbudowany jest w oparciu o dwa wzmacniacze interkomowe RDL ST-IC1

Głos ucznia/pacjenta odbierany jest przez pojemnościowy mikrofon zamontowany pod sufitem; i jest transmitowany przez głośnik w pomieszczeniu operatora. Operator może nadać komunikat do ucznia/pacjenta za pomocą przycisku "push to talk" na pulpicie mikrofonu. Na schemacie pokazano przycisk nożny, ale polecaną wersją jest przycisk na pulpicie mikrofonu.
Sygnał w głośnikach jest wyciszany przez wzmacniacze odpowiednio do stanu przycisku, aby uniknąć sprzężeń akustycznych.

Urządzenia wykorzystane do budowy systemu:

2x wzmacniacz interkomowy RDL ST-IC1 - główne cechy:

• interkom z funkcją "push-to-talk"
• wejście mikrofonowe / głośnikowe
• pasmo przenoszenia: 300Hz - 4kHz
• zniekształcenia: <1%
• temperatura pracy: 0° C to 40° C
• wymiary: 7.7 x 7.6 x 3.9 cm
• w komplecie zasilacz do wzmacniacza

2x głośnik ścienny DSPPA DSP8062B - główne cechy:

• wysoka jakość dźwięku
• pełnopasmowa konstrukcja - wyraźne pasmo niskie i wysokie
• moc RMS: 20W
• pasmo przenoszenia: 95Hz - 20kHz
• skuteczność: 90 dB
• szybki montaż - otwory montażowe w obudowie
• obudowa: ABS + metalowy grill
• kolor czarny

1x mikrofon powierzchniowy Relacart BM-112 - główne cechy:

• przewodowy mikrofon przeznaczony do montażu sufitowego
• odporny na zakłócenia pochodzące z urządzeń komunikacji bezprzewodowej
• czysta jakość dźwięku
• wysoka jakość reprodukcji mowy

1x mikrofon na gęsiej szyjce Relacart TSG-200 - główne cechy:

• przewodowy mikrofon w zestawie z podstawą
• kapsuła pojemnościowa - wysoka skuteczność i naturalna reprodukcja głosu
• przełącznik włącz/wyłącz (mute) - wygodna kontrola pracy mikrofonu
• zasilanie 2xAA - brak potrzeby zasilania phantom
• maksymalny poziom SPL: 133dB
• pasmo przenoszenia: 30Hz - 18kHz
• osłona przeciwwietrzna w zestawie
• długość szyjki mikrofonu: 420 mm
• waga ok. 860g

UWAGA - zestaw nie obejmuje przewodów do prawidłowego połączenia mikrofonów i głośników.

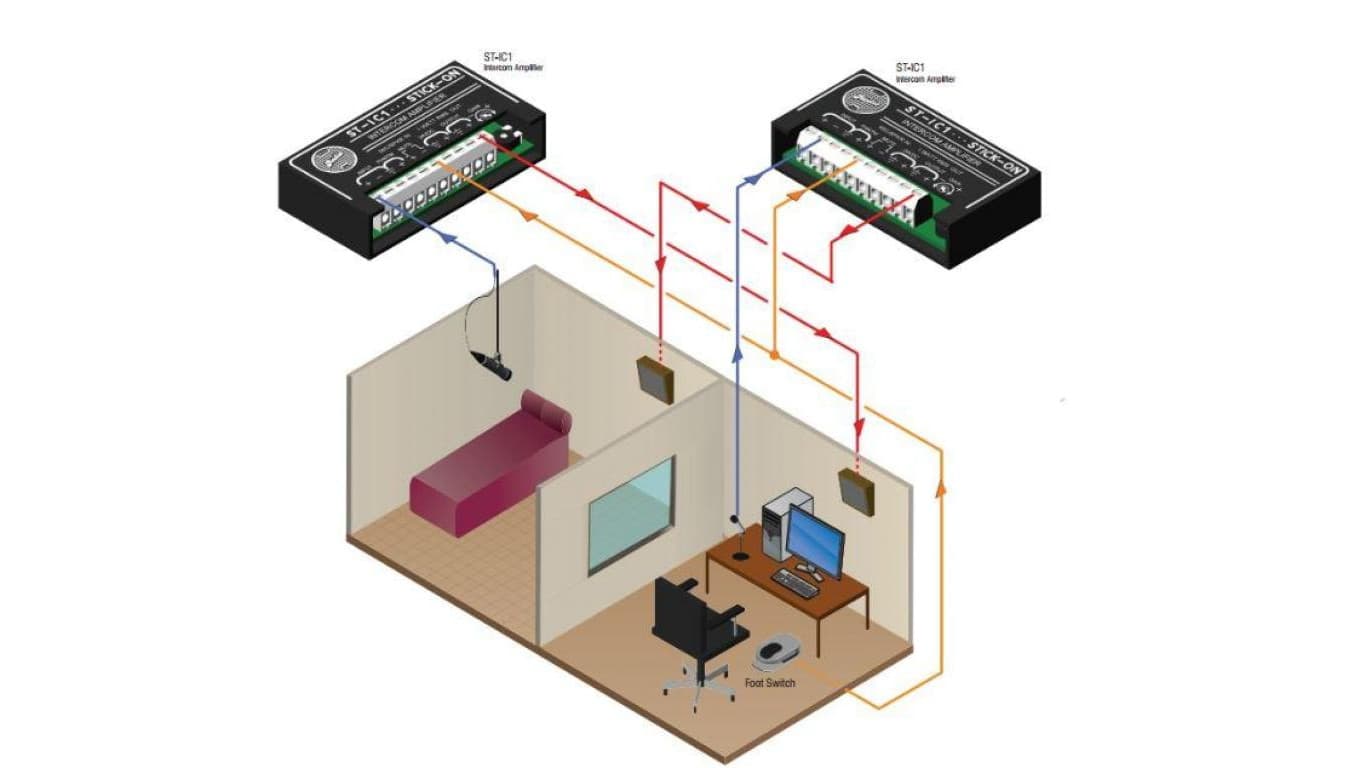

Schemat instalacji (na załączonej grafice):

legenda:
niebieski - linie mikrofonowe
pomarańczowy - sterowanie
czerwony - linie głośnikowe
