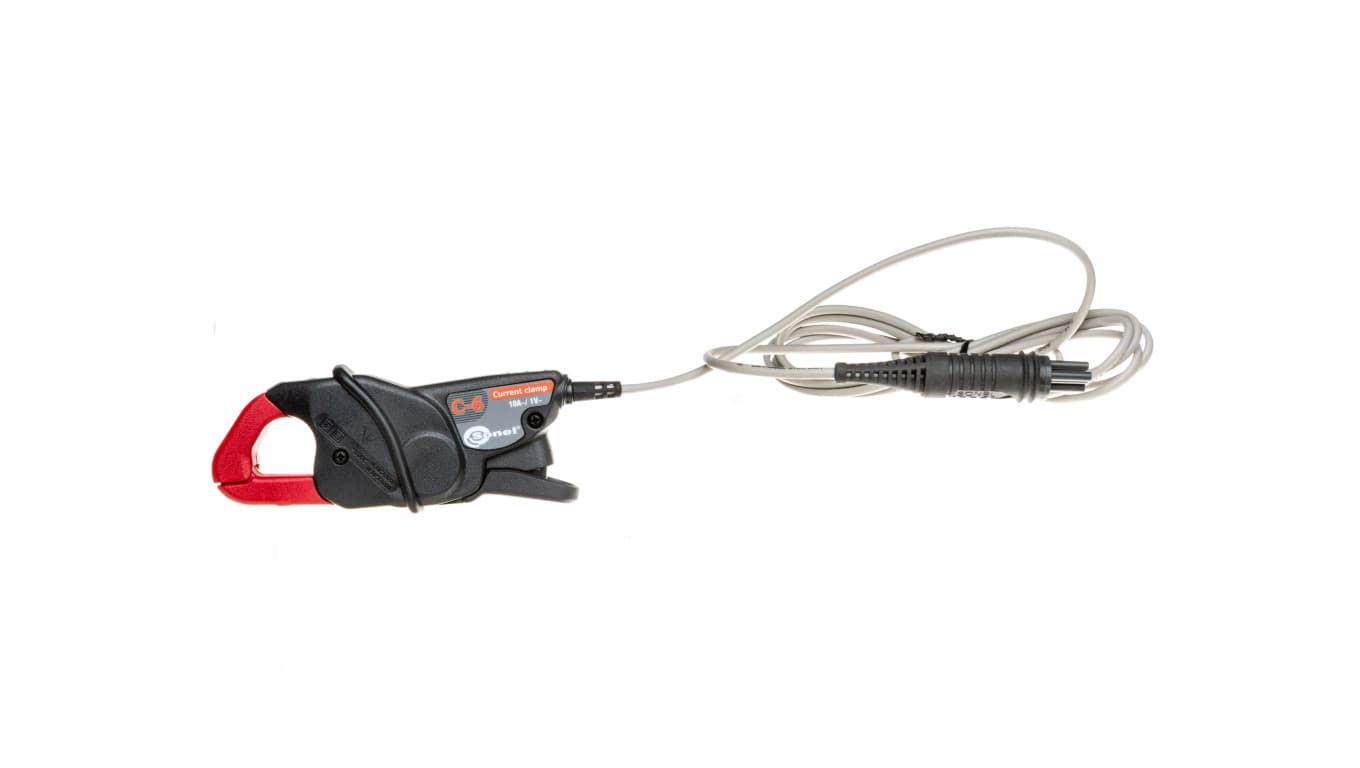

Cęgi pomiarowe C-6A /obwód 20mm/ WACEGC6AOKR

Cęgi pomiarowe C-6A /obwód 20mm/ WACEGC6AOKR

Cęgi pomiarowe C-6A służą do pomiaru prądów przemiennych w instalacjach elektrycznych i współpracy z analizatorami jakości energii; przeznaczone do pomiarów o obwodzie przewodnika do 20 mm, w zakresie od 10 mA do 10 A.

Cechy techniczne

• Zakres pomiarowy: 10 mA ÷ 10 A AC; pasmo częstotliwości do 10 kHz.
• Czułość wyjściowa: 100 mV/A (sygnał napięciowy proporcjonalny do mierzonego prądu).
• Długość przewodu wyjściowego: 2,2 m, zakończony wtykiem techniki 2 mm.
• Maksymalna obciążalność prądowa: 10 A AC.
• Obwód szczęk: 20 mm (maksymalna średnica przewodnika objętego cęgami).
• Materiał izolacyjny: PVC.
• Wyposażenie/kompatybilność: przewód pomiarowy w zestawie; brak klipsa krokodylkowego i sondy pomiarowej; przeznaczone do współpracy z analizatorami i rejestratorami SONEL S.A.
• Instrukcje eksploatacyjne: zwrócić uwagę na kierunek strzałki oznaczającej kierunek prądu (uniknięcie błędu znaku mocy), unikać kontaktu z wodą, konserwacja zgodnie z instrukcją producenta (bez użycia niezalecanych rozpuszczalników).

Zastosowanie produktu

• Pomiary prądów przemiennych w instalacjach niskiego napięcia oraz w układach jednofazowych i trójfazowych (przy współpracy z analizatorami pracy sieci).
• Diagnostyka rozdzielnic i paneli elektroenergetycznych — pomiary obciążeń i weryfikacja obwodów do 10 A.
• Badania jakości energii i rejestracja harmonicznych w połączeniu z analizatorami SONEL (sygnał 100 mV/A łatwy do adaptacji przez wejścia napięciowe).
• Prace serwisowe i pomiary w terenie — kompaktowa konstrukcja szczęk 20 mm oraz przewód 2,2 m umożliwiają szybkie pomiary bez rozłączania obwodu.
